Мембранные счётчики газа

Как работает мембранный счётчик

Внутри корпуса находятся измерительные камеры, разделённые гибкими мембранами. Газ под давлением поочерёдно заполняет и вытесняет камеры, мембраны совершают возвратно-поступательное движение, а система рычагов и золотниковых клапанов переключает потоки между камерами. Каждый цикл соответствует определённому объёму газа, и передаточный механизм превращает это движение в показания счётного устройства.

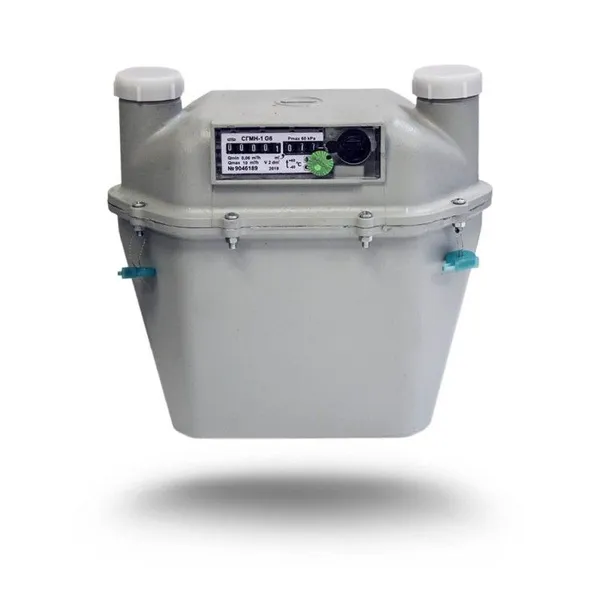

Такой принцип называют объёмным: прибор не вычисляет объём по скорости потока, а буквально отмеряет его. Мембранные счётчики охватывают широкий диапазон бытовых расходов: у OSTEN G4 с GSM — от 0,04 до 6 м³/ч, у BELOMO G6 — от 0,06 до 10 м³/ч.

Сильные стороны

• Понятная конструкция. Механический принцип хорошо изучен и давно используется в быту.
• Измерение без электроники. В классических моделях счётный механизм приводится движением мембран, а не батарейной электроникой.
• Малые расходы. Нижняя граница диапазона у бытовых моделей — сотые доли кубометра в час.
• Выбор исполнения. Есть классические модели и смарт-версии с модемом и клапаном.

Где мембранные модели уместны

Учтите габариты: мембранный счётчик, как правило, крупнее ультразвукового того же типоразмера, поэтому заранее оцените место в нише или шкафу. При замене старого прибора важно межосевое расстояние: у OSTEN G1,6–G4 с GSM оно составляет 110 мм, у OSTEN G10 и G16 с GSM — 280 мм.

Смарт-комплекты OSTEN

Линейка OSTEN с GSM — это мембранный счётчик, дополненный электроникой. По данным карточек в комплект входят встроенный модем GPRS/GSM 900/1800 и отсечной клапан, у G1,6, G4 и G6 — ещё и датчик температуры; приведение объёма к температуре отмечено у всех смарт-версий. Корпуса G1,6, G4 и G10 имеют степень защиты IP54, рабочая температура — от −25 до +55 °C.

Страна производства бытовых версий G1,6–G6 — Узбекистан, у G10 и G16 указаны Италия и Узбекистан. Пример для квартиры — OSTEN G4 с GSM-модемом и клапаном; вся линейка собрана на странице бренда OSTEN. О том, как используются модем и клапан, — в разделе смарт-счётчики газа.

Что проверить при выборе

• Типоразмер — по сумме расхода приборов, как и для любого счётчика.
• Присоединение и DN — у бытовых OSTEN с GSM DN25, у BELOMO G6 — DN32, у OSTEN G10 и G16 с GSM — DN40.
• Межосевое расстояние — если новый прибор должен вписаться в существующую обвязку.
• Место установки — помещение или двор; для улицы смотрите объект установки и температурный диапазон.
• Функции — нужны ли модем, клапан и термокоррекция: у классических OSTEN G6 и G16 модема и клапана нет, у BELOMO G6 нет и термокоррекции.

Мембрана или ультразвук

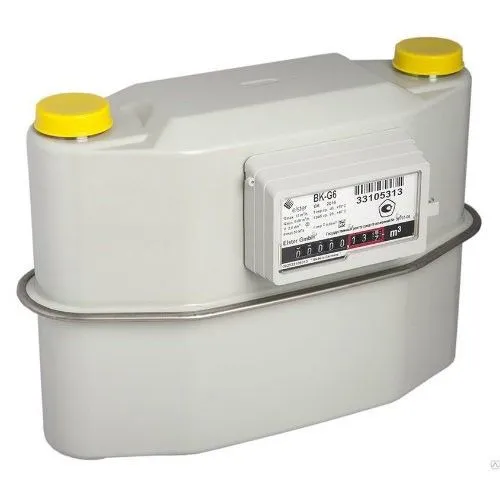

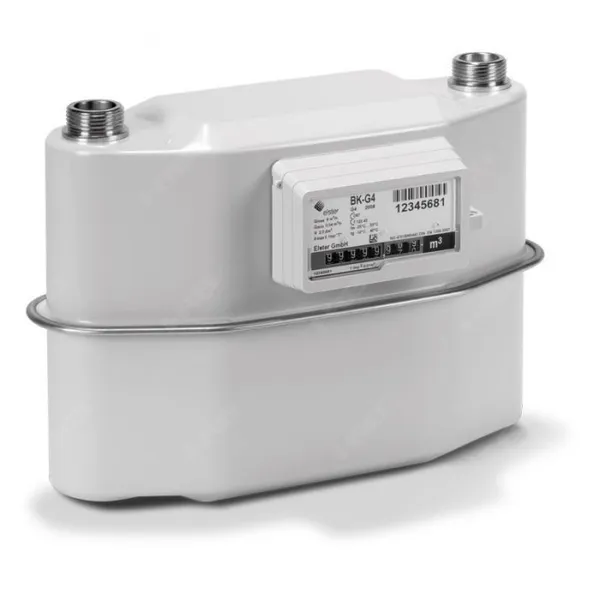

Если важны компактность и максимум электронных функций, посмотрите ультразвуковые счётчики газа. Плюсы и минусы обеих технологий разобраны в статье ультразвуковой или мембранный счётчик газа. Если ближе привычный механический принцип или нужна замена мембранного прибора «один в один», оставайтесь в этом разделе — поможем сверить присоединение и размеры, в том числе для моделей Elster и BELOMO.
