Ультразвуковые счётчики газа

Как работает ультразвуковой счётчик

В измерительном канале установлены два ультразвуковых датчика. Они поочерёдно посылают друг другу импульсы — по направлению потока и против него. По потоку сигнал приходит чуть быстрее, против — чуть медленнее. Электроника измеряет эту разницу во времени, вычисляет скорость газа и, зная сечение канала, переводит её в объём.

В промышленных расходомерах лучей может быть несколько: например, TurboFlow UFG-F выпускается в двухлучевом и четырёхлучевом исполнении. Несколько лучей «просвечивают» поток в разных плоскостях, что помогает учесть неравномерность скорости по сечению трубы.

Преимущества технологии

• Нет движущихся частей в потоке. В измерительном тракте нет мембран, клапанов и шестерён, которым свойственен механический износ.
• Компактность. Ультразвуковой счётчик, как правило, меньше мембранного того же типоразмера — это важно в тесных нишах и шкафах.
• Широкий диапазон. Например, у SARF G4 с клапаном нижний предел измерения — 0,016 м³/ч при Qmax 6 м³/ч, то есть учитывается даже очень малый расход.
• Электроника «из коробки». К измерительной части легко добавить GSM/GPRS-модем, отсечной клапан, термокоррекцию и архив показаний.
• Защищённые корпуса. У многих моделей SARF, Smart GM и Ultramag степень защиты IP65.

Ограничения и что проверить

Ультразвуковой счётчик — электронный прибор, поэтому перед покупкой стоит посмотреть несколько строк в карточке. Именно они показывают, подойдёт ли модель к вашим условиям и месту установки.

• Питание. Модели работают от батареи (у Prins — 3,6 В). Её ресурс зависит от режима работы, особенно от частоты связи модема; порядок замены указан в паспорте, а работы с опломбированным прибором выполняет специализированная организация.
• Рабочая температура. Для уличной установки сверяйте диапазон: у SARF и Smart GM — от −30 до +55 °C, у Prins — от −40 до +60 °C.
• Ориентация монтажа. SARF G4 и G6 в вертикальном исполнении рассчитаны на вертикальный участок трубы — проверьте, как проходит газопровод в месте установки.
• Присоединение и DN. Даже у одного типоразмера DN различается: модели G4 встречаются с DN15, DN25 и DN32.

Где ультразвук особенно удобен

• Квартиры с тесной нишей — компактный корпус проще разместить рядом с плитой или колонкой.
• Дома и дачи — модели с модемом и клапаном позволяют следить за расходом на расстоянии.

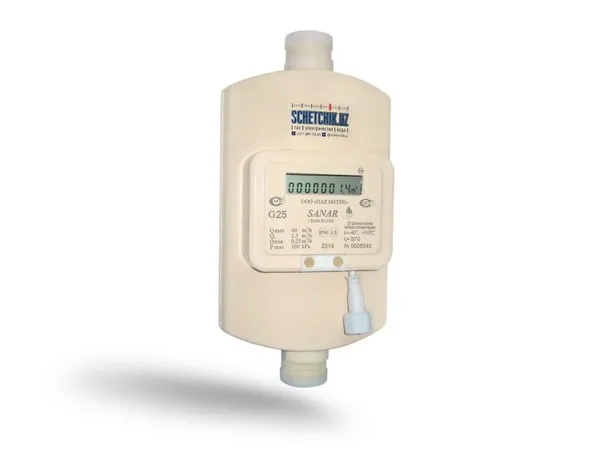

• Магазины и кафе — G10–G25 с термокоррекцией и модемом упрощают учёт для владельца и бухгалтерии.
• Котельные и производства — расходомеры с интерфейсами RS-232 и RS-485 встраиваются в системы диспетчеризации.

Ультразвуковые модели по группам

Из узбекских производителей в подборке широко представлен SARF — о его модельном ряде подробнее на странице газовый счётчик SARF. Пример бытовой смарт-модели — SARF G4 с GPRS-модемом и клапаном. Для промышленного учёта обратите внимание на расходомеры Ultramag.

Ультразвук или мембрана?

Мембранный счётчик проще по устройству и не зависит от электроники в измерительной части, ультразвуковой — компактнее и функциональнее. Если сомневаетесь, сравните оба варианта для вашего объекта: в разделе мембранные счётчики газа собраны модели OSTEN, BELOMO и Elster, а подробный разбор — в статье ультразвуковой или мембранный счётчик газа.
