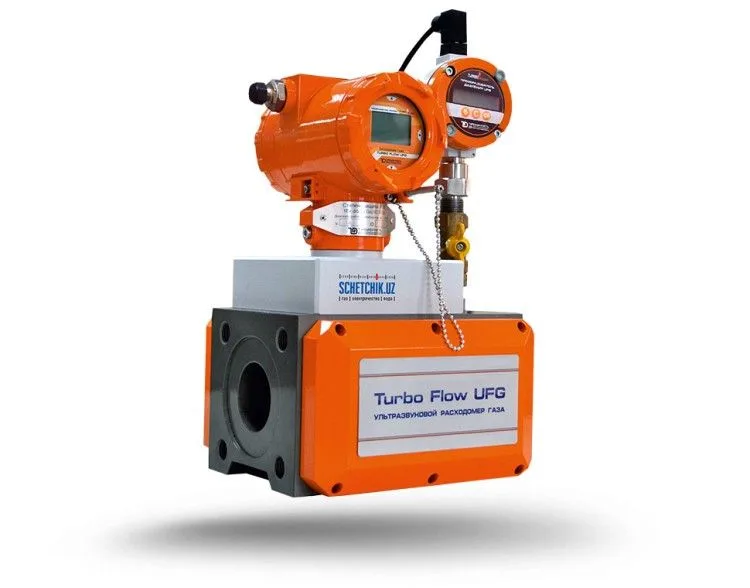

Описание: TurboFlow UFG-F-100, 4-лучевой
Ответственный узел учёта на DN100
Четырёхлучевой TurboFlow UFG-F-100 рассчитан на газопровод DN100 и диапазон 5,5–1100 м³/ч. В полном наименовании модели присутствует обозначение «T-1%», которое производитель относит к этому четырёхлучевому исполнению. Объекты установки — производство, организации, АГЗС и заправочные станции.
Обозначение «T-1%» мы приводим только как часть названия; метрологические характеристики конкретного экземпляра указаны в его паспорте.
Такой прибор логично ставить туда, где от учёта зависит многое: на общий ввод крупного предприятия, на узел, по которому ведутся взаиморасчёты внутри группы компаний, или на заправочный комплекс с большим оборотом газа. Чем выше объём, тем дороже обходится неточность и тем внимательнее стоит отнестись к условиям измерения.
Диапазон и диаметр совпадают с двухлучевой версией UFG-F-100, поэтому выбор между ними определяется условиями монтажа и требованиями к комплектации, а не нагрузкой объекта.
Зачем четыре измерительных канала
Ультразвуковой расходомер посылает импульсы по потоку и против него и по разнице времени их прохождения определяет скорость газа. Каждая пара датчиков «видит» поток только вдоль своей траектории — луча. Четыре луча охватывают сечение трубы плотнее, чем два.
На DN100 это особенно заметно в реальных условиях: узел учёта часто оказывается рядом с поворотами трассы, регуляторами давления или запорной арматурой, а длина свободного прямого участка ограничена размерами помещения. Больше лучей обычно применяют именно там, где профиль потока менее идеален.
При этом требования паспорта к прямым участкам остаются обязательными. Четырёхлучевая схема — не замена проектной проработке, а инструмент для более сложных площадок.
Автономное питание и встроенный модем
В карточке модели указано питание от батареи, а в комплект входит встроенный модем. Для узла учёта это означает две вещи: прибору не требуется отдельная сетевая линия, а данные можно передавать дистанционно без дополнительного устройства связи.
Такое сочетание удобно для удалённых вводов и площадок, где прокладка кабелей затруднена. Направление передачи — в диспетчерскую, на сервер или в учётную систему — и настройки определяются проектом и паспортом. Термокоррекция для модели заявлена, данные для неё дают датчики давления и температуры из комплекта.
Состав поставки
- расходомер, коробка, паспорт, инструкция;
- датчик давления, датчик температуры;
- встроенный модем;
- измерительные трубы, фланцы, штуцеры, прокладки;
- изоляция (пенопласт);
- программное обеспечение.
Страна производства — Россия, присоединение фланцевое. Назначение изоляции и программного обеспечения, а также порядок работы с ними описаны в документации, которая поставляется вместе с прибором.
Комплект закрывает основные позиции измерительного участка — от датчиков до изоляции. Перед заказом сверьте его со спецификацией проекта: так проще заранее увидеть, каких элементов обвязки не хватает и что нужно докупить монтажной организации.
Что подготовить к запросу
- Часовые расходы: минимальный, максимальный, а при наличии — помесячная статистика.
- Рабочее давление и DN газопровода на месте установки.
- Схема трубопровода перед прибором и после него: колена, арматура, регуляторы, доступная длина прямых участков.
- Требования к передаче данных: куда и как часто нужно получать показания.
С этими сведениями B2B-отдел подтвердит, подходит ли четырёхлучевое исполнение, и подготовит предложение. Цену, наличие и доставку по Ташкенту и в регионы Узбекистана уточняйте по телефону или в Telegram. Обзор подходов к учёту на предприятиях — в статье о промышленном учёте газа, все модели бренда — на странице TurboFlow.
