Описание: TurboFlow UFG-F-100, 2-лучевой
DN100 для производства, организаций и АГЗС

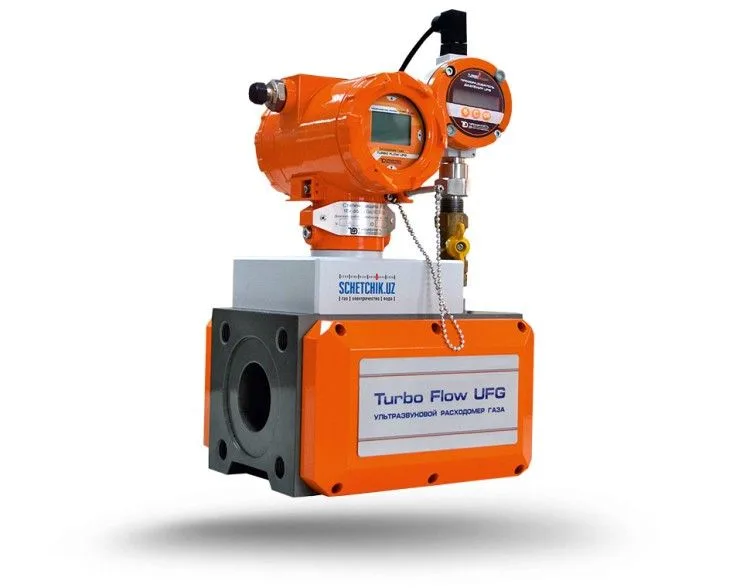

TurboFlow UFG-F-100 — двухлучевой ультразвуковой расходомер на газопровод DN100. Он измеряет расход от 5,5 до 1100 м³/ч: соотношение границ — 1:200, как и у младших моделей серии, но в абсолютных цифрах это уже уровень крупного потребителя.
Производитель указывает три типа объектов: производство, организации и АГЗС / заправочные станции. Для предприятия это может быть общий ввод с несколькими цехами, для организации — узел учёта крупного комплекса зданий с котельной, для заправочного комплекса — учёт газа на входе.
Нижняя граница 5,5 м³/ч означает, что прибор продолжает учитывать газ, даже когда основное оборудование остановлено и работают лишь дежурные потребители. Это удобно для объектов с выраженной сменностью и сезонностью.
Принцип времени пролёта
Представьте два звуковых сигнала, которые одновременно отправляются навстречу друг другу через поток газа. Тот, что идёт по течению, получает «попутный ветер» и приходит раньше; встречный немного запаздывает. Ультразвуковой расходомер измеряет эту разницу, по ней рассчитывает скорость газа, а затем — объёмный расход через сечение DN100.
Пути сигналов между парами датчиков называют лучами. В UFG-F-100 их два — такой схемы достаточно, когда газ подходит к прибору выровненным потоком после прямых участков, длину которых задают паспорт и проект.
В проточной части нет вращающихся деталей, которые изнашиваются со временем, поэтому механический износ на результат не влияет.
Комплектация: на что обратить внимание
В поставку входят прибор, коробка, паспорт, инструкция, датчик давления, датчик температуры, измерительные трубы, фланцы, штуцеры, прокладки, изоляция (пенопласт) и программное обеспечение. Термокоррекция для модели заявлена — датчики дают необходимые для неё данные.
Присоединение к газопроводу фланцевое, причём фланцы и измерительные трубы приезжают вместе с прибором. Это упрощает задачу проектировщику: основные элементы измерительного участка не нужно подбирать по отдельности у разных поставщиков.
Важная деталь: в перечне комплектации этой модели нет встроенного модема, хотя дистанционная передача данных в характеристиках указана. Поэтому канал связи и оборудование для передачи данных стоит обсудить заранее — менеджер уточнит по документации производителя, что потребуется для вашей схемы.
Если встроенный модем для вас принципиален, обратите внимание на четырёхлучевое исполнение того же диаметра — в его комплектацию модем входит.
Два луча или четыре на DN100
| Параметр | UFG-F-100, 2 луча | UFG-F-100, 4 луча (T-1%) |
|---|---|---|
| Диапазон, м³/ч | 5,5–1100 | 5,5–1100 |
| Встроенный модем в комплекте | не указан | да |
| Питание в карточке | не указано | батарея |
| Термокоррекция | да | да |
Если перед местом установки можно выдержать прямые участки, двухлучевой прибор — рациональный выбор. При стеснённой обвязке, коленах и арматуре рядом с узлом учёта рассмотрите четырёхлучевой UFG-F-100: больше лучей обычно применяют там, где профиль потока менее идеален.
Подбор и поставка
Для подбора нужны Qmin и Qmax, рабочее давление, DN, описание трубопровода перед прибором и требования к передаче данных. Для заправочных комплексов полезно указать число постов и режим работы, для производств — график смен. Удобнее всего прислать опросный лист: B2B-отдел сверит параметры и подготовит предложение.
Сравнить модели разных брендов можно в разделах ультразвуковых счётчиков и промышленных расходомеров. Цену, наличие и доставку по Ташкенту и в регионы Узбекистана уточняйте по телефону или в Telegram. Монтаж, пусконаладку и опломбирование выполняет только специализированная организация по согласованному проекту; страна производства прибора — Россия.
