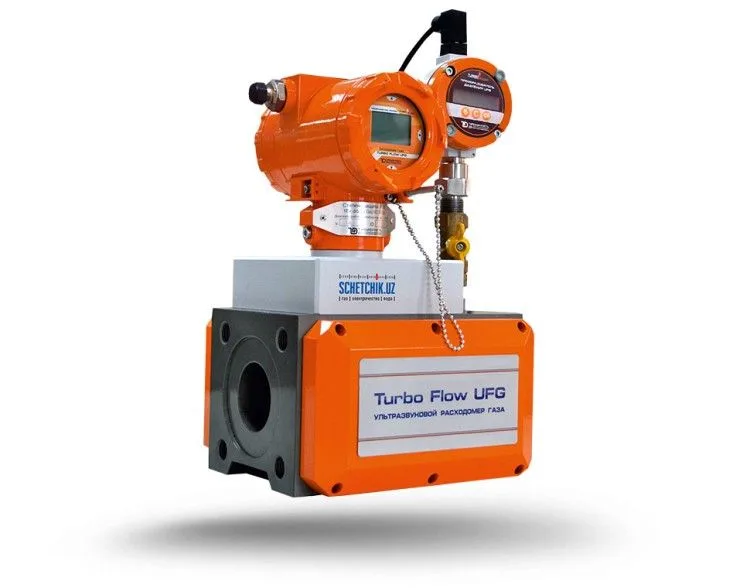

Описание: TurboFlow UFG-F-50, 2-лучевой
Широкий диапазон на компактном DN50
TurboFlow UFG-F-50 измеряет расход природного газа от 1,4 до 280 м³/ч — верхняя граница в двести раз выше нижней. Для прибора с условным диаметром 50 мм это редкое сочетание: один расходомер корректно учитывает и почти холостой режим, и полную нагрузку объекта.
Производитель указывает три типа объектов: производство, организации и АГЗС / заправочные станции. Общее у них одно — потребление может меняться очень резко. На заправке расход зависит от потока машин, в небольшом цехе — от того, сколько агрегатов включено в данный момент.
Если нагрузка вашего объекта выходит за 280 м³/ч или газопровод больше DN50, посмотрите старшую модель — TurboFlow UFG-F-80 с диапазоном 3,5–700 м³/ч.
Ультразвук вместо вращающихся частей
В ультразвуковом расходомере нет колеса или мембраны, которые приводит в движение газ. Вместо этого пара датчиков посылает друг другу ультразвуковые импульсы — один по направлению потока, другой против него. По потоку импульс доходит быстрее, против — медленнее. Чем выше скорость газа, тем больше разница времени прохождения, и по ней электроника вычисляет расход.
Отсутствие движущихся частей в проточной части — общее свойство ультразвукового метода. Прибору не нужно преодолевать трение или инерцию, чтобы начать счёт, поэтому такие расходомеры хорошо подходят объектам, где очень малые и очень большие расходы чередуются.
Линия, по которой проходит сигнал между датчиками, называется лучом или измерительным каналом. У UFG-F-50 таких лучей два. Двухлучевая схема рассчитана на места установки, где газ подходит к прибору достаточно ровным потоком — при соблюдении требований к прямым участкам из паспорта и проекта.
В комплект входят датчики давления и температуры, а приведение объёма к температуре (термокоррекция) производителем для модели заявлено. Это важно, когда температура газа меняется по сезонам или в течение суток.
Что приезжает в комплекте
Комплектация UFG-F-50 ближе к готовому измерительному участку, чем к отдельному прибору. В поставку входят:
- расходомер, коробка, паспорт и инструкция;
- датчик давления и датчик температуры;
- встроенный модем для дистанционной передачи данных;
- измерительные трубы и фланцы;
- штуцеры и прокладки;
- изоляция (пенопласт);
- программное обеспечение.
Измерительные трубы и фланцы в составе поставки упрощают проектирование прямых участков и присоединения, а встроенный модем избавляет от поиска отдельного устройства связи. Как подключить передачу данных к вашей системе, подскажут паспорт и менеджер B2B-отдела.
Документы и поставка
Вместе с прибором вы получаете паспорт и инструкцию. Паспорт нужен проектировщику: в нём приведены характеристики, требования к месту установки и прямым участкам. Страна производства — Россия, присоединение к газопроводу — фланцевое. Доставка возможна по Ташкенту и в регионы Узбекистана, условия и сроки обсуждаются по телефону.
Подбор и заказ
Для подбора подготовьте минимальный и максимальный часовой расход, рабочее давление, DN газопровода и условия размещения. Удобнее всего передать их через опросный лист: инженер сверит данные с диапазоном 1,4–280 м³/ч и при необходимости предложит другую модель из линейки TurboFlow.
Если объект — заправочная станция, укажите в опросном листе режим работы и количество постов: это поможет оценить пиковый расход. Сравнить ультразвуковые приборы разных брендов и типоразмеров можно в разделе ультразвуковых счётчиков газа. Цену, наличие и доставку уточняйте по телефону или в Telegram.
