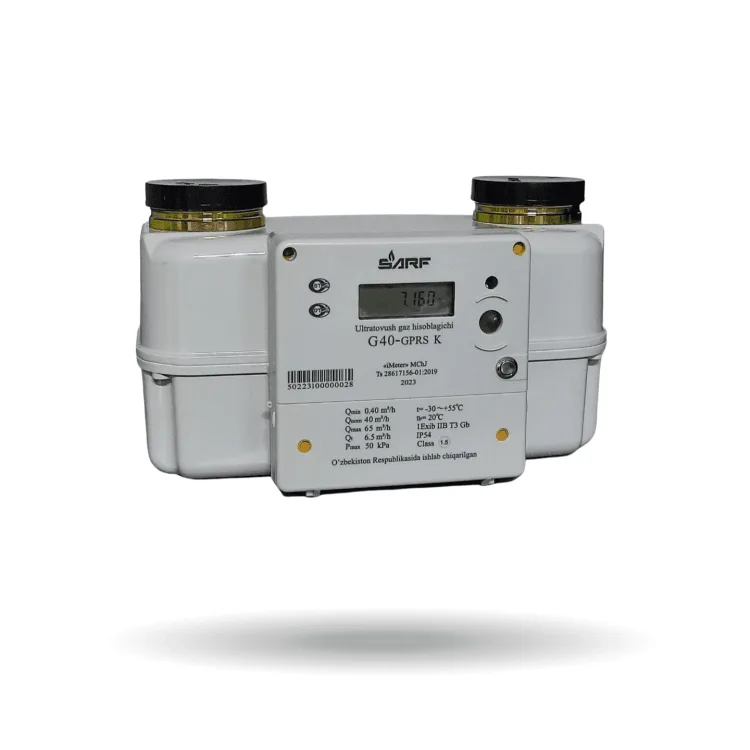

Описание: SARF G40 с GPRS-модемом и клапаном
Смарт-учёт для объектов среднего масштаба
SARF G40 выпускается в Узбекистане и продолжает линейку счётчиков SARF, в которой есть и бытовые модели с модемом. Здесь те же принципы — ультразвуковое измерение, дистанционная передача данных и встроенный клапан — перенесены на нагрузку промышленного уровня. Измеряемая среда — природный газ.
Типичные объекты для этого типоразмера — котельная административного здания или учебного корпуса организации, производственный цех с несколькими горелками, пекарня, мастерская с газовыми печами и сушилками. Прибор рассчитан на сети низкого давления: в карточке товара указан класс низкого давления (до 5 кПа). Допустимое рабочее давление для вашего узла учёта уточняйте по паспорту прибора — мы проверим его при подборе.
Ультразвуковой метод определяет расход по времени прохождения звуковых импульсов в потоке газа. Чем такая технология отличается от мембранной и где она даёт преимущество, рассказано в разделе ультразвуковых счётчиков газа.
Почему у этой модели DN65
Другие счётчики G40 в нашем каталоге рассчитаны на условный диаметр DN50, а SARF G40 имеет DN65 и резьбовое присоединение. Это удобно, если газопровод на вводе уже выполнен в 65 мм: сечение сохраняется без сужений. Если же труба на объекте DN50, решение о переходах и их длине принимает проектировщик с учётом требований паспорта к прямым участкам.
Габариты прибора — 316 × 176 × 185 мм. Их стоит заложить в проект заранее, особенно при размещении в шкафу учёта или нише с ограниченным доступом.
Ещё один практический момент — запас по расходу. Верхняя граница прибора 65 м³/ч, поэтому если суммарная мощность оборудования близка к этому значению, проектировщик может рекомендовать следующий типоразмер. И наоборот: при очень малой летней нагрузке проверяем, не опускается ли расход ниже нижней границы 0,4 м³/ч.
Технические данные
- тип: ультразвуковой счётчик газа, типоразмер G40;
- диапазон измерения: 0,4–65 м³/ч;
- давление газа: класс низкого давления (до 5 кПа), допустимое рабочее давление уточняется по паспорту прибора при подборе;
- условный диаметр DN65, присоединение резьбовое;
- связь: GPRS/GSM 900/1800, дистанционная передача данных;
- встроенный отсечной клапан;
- приведение объёма к температуре (термокоррекция);
- питание от батареи, рабочая температура от −30 до +55 °C;
- страна производства — Узбекистан.
Модем и клапан: что это даёт предприятию
Показания передаются по сотовой сети, поэтому ответственный за энергоучёт видит потребление без обхода объектов, а резкие отклонения замечает сразу, а не в конце месяца. Для организаций с несколькими зданиями это заметно упрощает контроль. Дистанционно собранные показания помогают также анализировать потребление по сезонам и планировать закупку газа.
Отсечной клапан встроен в корпус. Условия его срабатывания и порядок управления определяются настройками системы учёта и описаны в паспорте; вмешиваться в работу клапана посторонним нельзя. Термокоррекция приводит объём к стандартной температуре, благодаря чему показания летом и зимой сопоставимы. Почему температурное приведение влияет на итоговые кубометры и расчёты с поставщиком, мы объяснили в статье о термокоррекции в газовых счётчиках.
Подбор, комплект и монтаж
Подбираем прибор по опросному листу или проекту газоснабжения. Пришлите:
- минимальный и максимальный часовой расход газа (Qmin–Qmax);
- рабочее давление в точке установки;
- условный диаметр газопровода и тип присоединения;
- температуру газа и место монтажа;
- длины прямых участков по проекту.
В комплект входят счётчик, паспорт, отсечной клапан, встроенный модем, штуцеры и прокладки. Есть гарантия. Установку, пусконаладку и опломбирование выполняет только специализированная организация по проекту и паспорту производителя. Как строится учёт на предприятиях в целом, читайте в статье о промышленном учёте газа. Доставка — по Ташкенту и в регионы Узбекистана, условия уточняйте по телефону.
