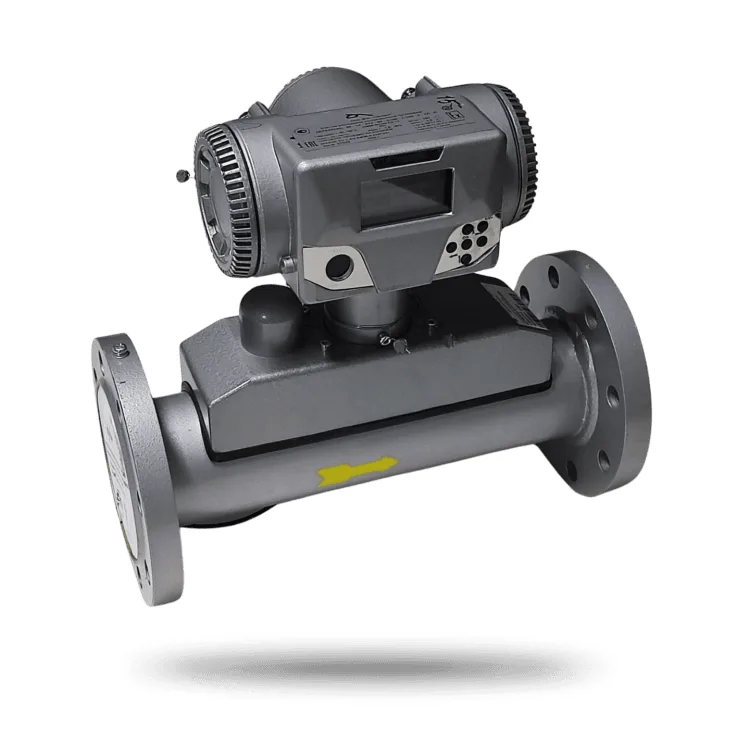

Описание: Ultramag-80-G100, DN80
Для котельных и цехов средней мощности
Ultramag-80-G100 — расходомер для объектов, которые уже переросли типоразмеры G40–G65, но ещё не требуют приборов DN100. Это квартальные и производственные котельные, цеха с несколькими технологическими линиями, крупные тепличные и пищевые предприятия. Измеряемая среда — природный газ, диапазон измерения — 0,8–160 м³/ч.
Для ориентира: по формуле «расход ≈ мощность в кВт / 9,3» верхняя граница 160 м³/ч соответствует примерно 1,5 МВт суммарной мощности газового оборудования. Это лишь оценка — точный расчёт делается по паспортам котлов и горелок с учётом одновременности их работы.
Прибор рассчитан на газ среднего давления (5–300 кПа) и высокого давления II категории (до 600 кПа), рабочее давление по паспортным данным — до 1600 кПа. Поэтому его можно применять как на вводе предприятия до редуцирования, так и после ГРП — место в схеме определяет проект.
Технические данные 80-G100
| Параметр | Значение |
|---|---|
| Модель | 80-G100-1:160-2-1a-L |
| Типоразмер | G100 |
| Диапазон измерения | 0,8–160 м³/ч |
| Давление газа | среднее, высокое II категории; рабочее до 1600 кПа |
| DN / присоединение | 80 мм, фланцевое |
| Интерфейсы | GPRS/GSM 900/1800, RS-232, RS-485 |
| Термокоррекция | нет |
| Рабочая температура | от −40 до +65 °C |
| Степень защиты | IP65 |
| Питание | батарея |
Среди расходомеров других производителей типоразмер G100 есть у ультразвукового ИРВИС-Ультра DN50 — для трубы DN50, с термокоррекцией и классом точности 1 %. Остальные приборы для котельных и производств собраны в разделе промышленных расходомеров газа.
Чем отличается от Ultramag DN80-G65
В линейке Ultramag на диаметр DN80 есть два исполнения. DN80-G65 отличается очень широким диапазоном по данным карточки, но давление и интерфейсы для него не расшифрованы. У 80-G100 все ключевые параметры для проектирования указаны явно: категория давления, рабочее давление до 1600 кПа, три интерфейса, климатическое исполнение и защита IP65.
Поэтому для узла учёта, который проходит согласование по полному набору характеристик и должен сразу подключаться к диспетчеризации, 80-G100 обычно удобнее. Окончательно сравнить исполнения поможет наш B2B-отдел по данным вашего объекта. Вся линейка — на странице Ultramag. При этом DN80-G65 может оказаться удобнее там, где важнее всего широкий диапазон на малых расходах.
Связь и условия эксплуатации
Модем GPRS/GSM 900/1800 передаёт данные удалённо, RS-485 позволяет подключить прибор к контроллеру или системе диспетчеризации на площадке, RS-232 используют для локального обслуживания. Корпус IP65 и рабочий диапазон от −40 до +65 °C подходят для уличных шкафов и неотапливаемых помещений ГРП, а батарейное питание избавляет от прокладки кабеля.
Термокоррекции в этом исполнении нет, поэтому при коммерческом учёте на среднем давлении приведение к стандартным условиям решают в составе узла учёта. Это может быть корректор объёма или комплекс учёта; выбор зависит от требований газоснабжающей организации и согласуется на стадии проекта. Сообщите нам эти требования вместе с опросным листом — учтём их в предложении.
От опросного листа до пусконаладки
- Вы присылаете проект или опросный лист: Qmin и Qmax, рабочее давление, DN, температуру газа, место установки, прямые участки и схему передачи данных.
- B2B-отдел проверяет, укладывается ли профиль нагрузки в диапазон 0,8–160 м³/ч, и сверяет исполнение с проектом.
- Вы получаете предложение; цену и наличие уточняем по телефону или в Telegram.
- Доставка — по Ташкенту и в регионы Узбекистана, условия и сроки согласуем отдельно.
- Монтаж, пусконаладку и опломбирование выполняет специализированная организация по проекту и паспорту производителя.
В комплект входят расходомер, паспорт, инструкция, штуцеры и прокладки. Есть гарантия. Подробнее о том, из чего состоит промышленный узел учёта, — в статье о промышленном учёте газа, а другие решения для предприятий — в разделе промышленных расходомеров.
