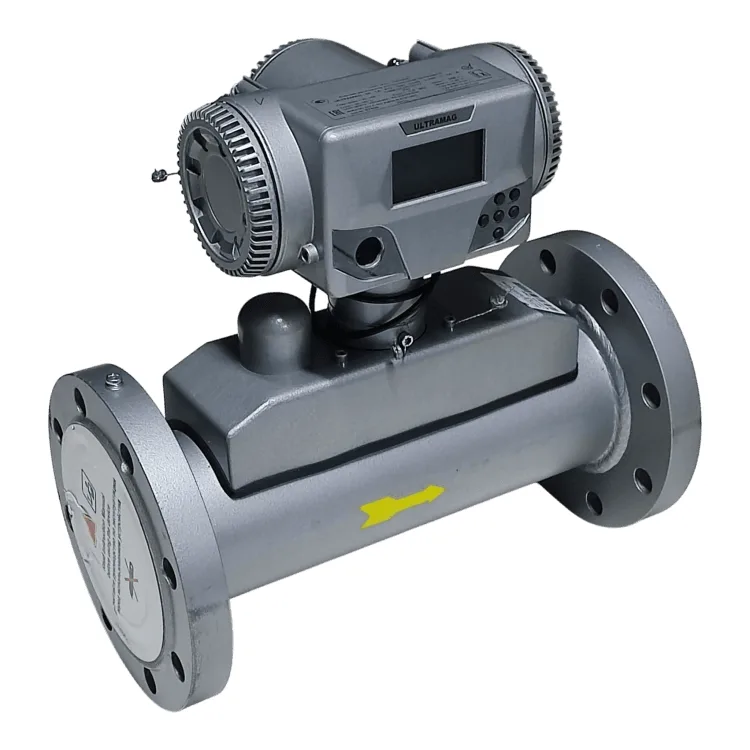

Описание: Ultramag PRO G650, DN150
Комплекс учёта, а не просто счётчик
Обычный расходомер показывает объём газа при рабочих условиях — при том давлении и температуре, которые есть в трубе. Комплекс ULTRAMAG PRO идёт дальше: он измеряет расход и вычисляет объём с учётом давления, температуры и коэффициента сжимаемости газа. Для коммерческого учёта крупного потребителя это принципиально, ведь расчёты с поставщиком ведутся в кубометрах, приведённых к стандартным условиям.
Ultramag PRO G650 выполнен под фланцевое присоединение DN150 и предназначен для узлов учёта газа, ГРП, промышленных и коммерческих объектов. Измеряемая среда — природный газ. Типичные места установки — вводы крупных производственных площадок, районные и промышленные котельные, пункты редуцирования предприятий.
Что означает PTZ в обозначении
Полное обозначение модели — PRO-BA-M-1A-PTZ-150-G650-PA1. Индекс PTZ указывает на коррекцию по трём величинам: давлению (P), температуре (T) и коэффициенту сжимаемости (Z). Последний особенно важен при повышенном давлении: сжатый природный газ ведёт себя не совсем как идеальный, и без поправки на сжимаемость пересчёт к стандартным условиям даёт заметную ошибку.
Категории давления, на которые рассчитан комплекс, — низкое (до 5 кПа) и среднее (5–300 кПа). Это позволяет применять его как после регулятора, так и на участках среднего давления — решение принимает проект. Почему приведение объёма так влияет на итоговые цифры, мы подробно объясняем в статье о термокоррекции.
Состав комплекса и каналы связи

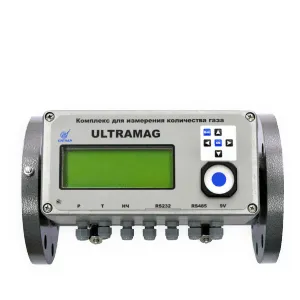

Согласно описанию производителя, комплексы ULTRAMAG объединяют дисплей с клавиатурой, измерительно-вычислительный блок с автономным питанием, ультразвуковой преобразователь расхода, преобразователи давления и температуры газа. Поставляется такой комплекс готовым модулем: после монтажа его не нужно собирать из отдельных приборов. Точный состав поставляемого экземпляра сверяем по паспорту.
- 2G и GPRS/GSM 900/1800 — удалённая передача данных в систему учёта или диспетчерскую;
- RS-485 — проводное подключение к контроллеру или системе диспетчеризации на объекте;
- RS-232 — локальный обмен, например для обслуживания и считывания архива специалистом.
Питание батарейное, поэтому комплекс не зависит от электроснабжения в месте установки.
Где применяют G650
Типоразмер G650 рассчитан на потребителей, которым мало исполнений DN100, но не требуется самый мощный вариант линейки. Рабочий диапазон расходов этого исполнения указан в паспорте; мы подтверждаем его соответствие профилю нагрузки объекта по проектным данным, прежде чем предлагать комплекс. Если на объекте планируется рост потребления, укажите это в запросе — учтём необходимый запас.
Если на площадке уже есть система энергоучёта, комплекс подключается к ней по проводному интерфейсу, а модем дублирует передачу данных удалённо. Всю линейку производителя смотрите на странице Ultramag, другие решения для предприятий — в разделе промышленных расходомеров газа.
Подбор по опросному листу
- Минимальный и максимальный часовой расход, а лучше — суточный и сезонный профиль потребления.
- Рабочее давление в точке установки и его возможные колебания.
- Условный диаметр и тип присоединения действующего или проектируемого ввода.
- Диапазон температуры газа, место монтажа и длины прямых участков по проекту.
- Требования газоснабжающей организации к узлу учёта и сведения о газе для настройки расчёта.
- Схему передачи данных: какие интерфейсы и в какую систему.
Подбор и поставку ведёт отдел B2B. Комплект поставки и документы — паспорт, сертификат и другие — уточняем при заказе. Монтаж, пусконаладку, настройку вычислителя и опломбирование выполняет только специализированная организация по проекту. Подробнее о построении учёта на предприятиях — в статье о промышленном учёте газа. Цену узнайте по телефону или в Telegram; доставка — по Ташкенту и в регионы Узбекистана.
