Описание: Ultramag DN100-G400
Максимум пропускной способности на DN100

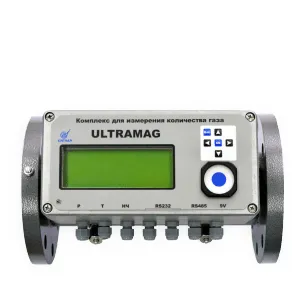

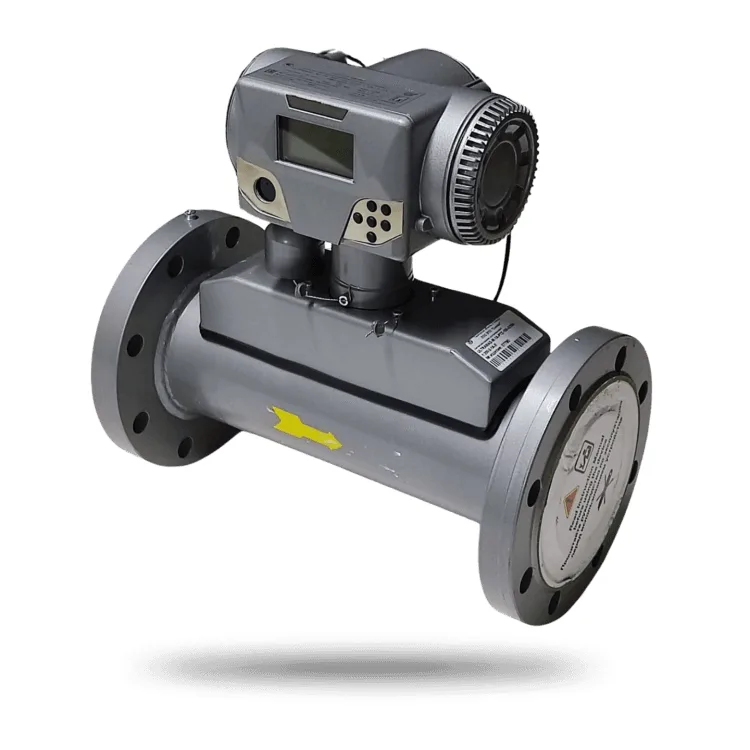

Ultramag DN100-G400 — старшее исполнение среди расходомеров DN100 в линейке. Максимальный расход — 650 м³/ч, что заметно выше, чем у моделей G160 и G250 того же диаметра. Прибор выбирают, когда объект потребляет много газа, но перекладывать ввод на больший диаметр нецелесообразно или проект изначально заложил DN100.
Измеряемая среда — природный газ. Категории давления — среднее (5–300 кПа) и высокое II категории (до 600 кПа). Присоединение фланцевое. Заявленная область применения — узлы учёта газа, ГРП, промышленные и коммерческие объекты, а среди объектов установки отдельно указаны АГЗС и заправочные комплексы.
Для первой прикидки: по формуле «расход ≈ мощность в кВт / 9,3» расход 650 м³/ч соответствует ориентировочно 6 МВт суммарной мощности газопотребляющего оборудования. Точный подбор, разумеется, делается по паспортам оборудования и минимальной нагрузке объекта.
Встроенная термокоррекция
В отличие от исполнений G160 и G250, у этой модели заявлено приведение объёма к температуре. Для крупных потребителей это существенно: при расходах в сотни кубометров в час даже небольшая разница между рабочей и стандартной температурой газа превращается в ощутимые объёмы в месячном балансе. Приведение делает показания сопоставимыми зимой и летом и упрощает сверку с поставщиком.
Как работает температурное приведение и почему оно важно для коммерческого учёта, подробно разобрано в статье о термокоррекции в газовых счётчиках. Другие приборы с этой функцией собраны в разделе счётчиков газа с термокоррекцией. Нужно ли дополнительно приводить объём по давлению, определяет проект узла учёта.
АГЗС, ГРП и крупные производства
Газозаправочные объекты, работающие на природном газе, отличаются резкими колебаниями расхода: часы пик сменяются почти полной паузой. Для такого режима важен прибор с большим запасом по максимуму и дистанционной передачей, чтобы оператор видел баланс без ручного съёма показаний.
В ГРП и на вводах заводов DN100-G400 работает как коммерческий или контрольный прибор на линии высокой производительности. На крупных котельных его ставят там, где несколько мощных котлов работают одновременно и суммарный расход выходит за возможности G250.
Во всех этих сценариях расходомер — лишь часть узла учёта: рядом стоят фильтры, запорная арматура, при необходимости корректор и оборудование связи. Как такие узлы компонуют на предприятиях и что согласуют с газоснабжающей организацией, рассказано в статье о промышленном учёте газа.
Что сообщить для подбора
- Максимальный и минимальный часовой расход — для АГЗС с учётом пиковых часов, для котельных — с учётом летнего режима.
- Рабочее давление в точке установки и категорию газопровода.
- Условный диаметр и тип присоединения на действующем или проектируемом вводе.
- Диапазон температуры газа, место монтажа и длины прямых участков по проекту.
- Систему, в которую должны поступать данные, и требования к приведению объёма.
Подбор ведёт отдел B2B по опросному листу или проекту. Если пик близок к 650 м³/ч, обсудим варианты большего диаметра; всю линейку смотрите на странице Ultramag.
Комплект, документы и монтаж
В комплект входят расходомер, паспорт, сертификат, соединительный кабель для передачи данных и прокладки. Есть гарантия. Паспорт и сертификат понадобятся при согласовании проекта и приёмке узла учёта. Страна производства — Россия, питание — от батареи.
Монтаж на газопроводе среднего давления, подключение линии связи, пусконаладку и опломбирование выполняет только специализированная организация по проекту и паспорту производителя. Цену узнайте по телефону или в Telegram; доставка — по Ташкенту и в регионы Узбекистана, условия уточняйте у менеджера.
