Описание: ИРВИС-Ультра DN80
Где работает ИРВИС-Ультра DN80

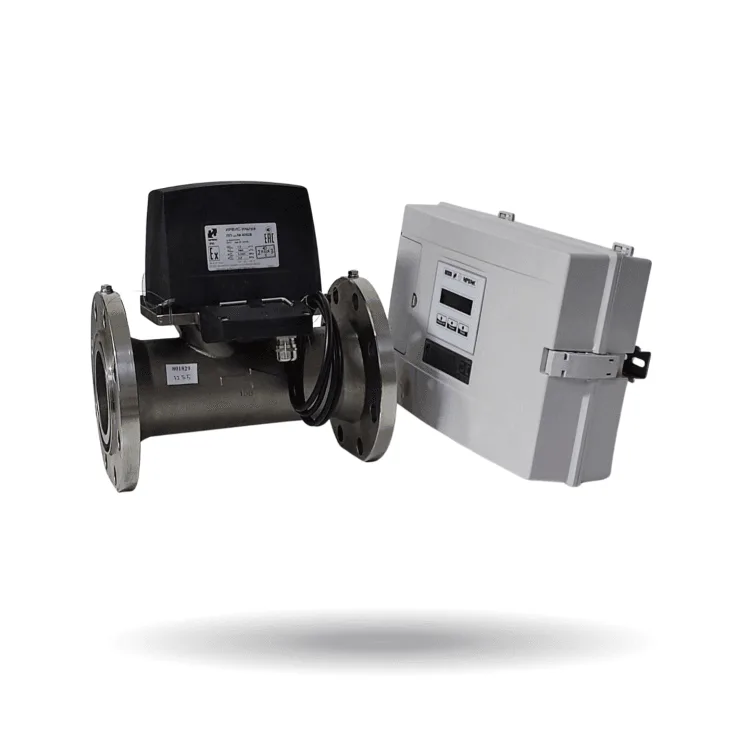

Модель «Ультра DN80-800-АП» — ультразвуковой расходомер природного газа для газопровода DN80 с фланцевым присоединением, типоразмер G800. Производитель называет три типа объектов: производство, организации и АГЗС / заправочные станции.
На практике это средние предприятия с несколькими газоиспользующими агрегатами, административно-производственные комплексы с собственной котельной и заправочные объекты, где поток газа меняется в зависимости от загрузки постов. Общее для них — потребность видеть данные учёта без ручного обхода.
Диапазон 1,2–800 м³/ч очень широкий: верхняя граница в сотни раз больше нижней. Один прибор закрывает и ночной минимум, и пиковую нагрузку, если они укладываются в эти пределы.
Порог чувствительности 0,31 м³/ч и класс точности 1 % — ещё два параметра, на которые стоит смотреть при сравнении с другими приборами на DN80. Альтернативы разных брендов собраны в разделе ультразвуковых счётчиков газа, а подбор под конкретный объект выполняет инженер по опросному листу.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Типоразмер | G800 |
| Диапазон измерения | 1,2–800 м³/ч |
| Порог чувствительности | 0,31 м³/ч |
| Класс точности | 1 % |
| Категории давления газа | низкое (до 5 кПа), среднее (5–300 кПа), высокое II категории (до 600 кПа) |
| Рабочее давление | 600–1600 кПа |
| Рабочая температура | от −40 до +250 °C |
| Степень защиты | IP65 |
| Питание | батарея, в комплекте аккумулятор |
Все значения приведены по данным карточки товара. Для проекта используются паспортные характеристики конкретного исполнения — менеджер может запросить паспорт до оформления заказа.
Принцип: время прохождения импульсов
В корпусе установлены ультразвуковые преобразователи. Они поочерёдно отправляют короткие импульсы вдоль потока и против него. Газ «подгоняет» сигнал в одном направлении и «тормозит» в другом, поэтому время прохождения различается. По этой разнице электроника вычисляет скорость газа, а с учётом сечения DN80 — объёмный расход.
Датчики давления и температуры входят в комплект, термокоррекция — приведение объёма к температуре — для модели заявлена. Порог чувствительности 0,31 м³/ч показывает, с какого расхода прибор начинает фиксировать поток; нормированные метрологические характеристики относятся к рабочему диапазону.
Интеграция в диспетчеризацию
Сильная сторона модели — набор каналов связи: 2G, GPRS/GSM 900/1800, RS-232 и RS-485. Сотовая связь позволяет передавать данные с удалённой площадки без прокладки кабеля, а проводные интерфейсы подходят для подключения к контроллерам и системе диспетчеризации на самом объекте. Что это даёт разным заказчикам:
- заправочному объекту — видеть потребление по часам и сопоставлять его с загрузкой постов;
- организации — собирать показания нескольких узлов учёта в одном месте;
- производству — связывать расход газа с режимами работы оборудования.
Соединительный кабель входит в комплект. Конкретную схему подключения и настройку канала определяют проект и паспорт прибора.
Подбор и монтаж по проекту
Комплект поставки: прибор, коробка, паспорт, инструкция, аккумулятор, датчик давления, датчик температуры, соединительный кабель, штуцеры, прокладки и измерительные трубы. Корпус серебристый, страна производства — Россия.
Аккумулятор в комплекте обеспечивает автономную работу; ресурс питания и периодичность обслуживания указаны в документации. Это стоит заранее учесть в регламенте эксплуатации узла учёта.
Для подбора пришлите опросный лист: Qmin и Qmax, рабочее давление, температуру газа и требования к передаче данных. Если пиковая нагрузка выше 800 м³/ч или ввод выполнен трубой DN100, сравните модель с ИРВИС-Ультра DN100. Общие принципы учёта на предприятиях — в статье о промышленном учёте газа, другие приборы — в разделе промышленных расходомеров.
Цену, наличие и доставку по Ташкенту и в регионы уточняйте по телефону или в Telegram. Монтаж, пусконаладку и опломбирование выполняет только специализированная организация по согласованному проекту.
