Расходомеры газа IRVIS

Модели ИРВИС-Ультра в каталоге

Диапазоны и типоразмеры приведены так, как они указаны в данных моделей. Для DN50 верхняя граница по данным превышает значения старших диаметров, поэтому перед заказом сверьте её с документацией производителя — консультант поможет.

Общее у всей серии

• класс точности 1 % по данным у всех моделей серии;
• низкое, среднее и высокое давление II категории, рабочее давление 600–1600 кПа;
• интерфейсы 2G, GPRS/GSM, RS-232 и RS-485 и дистанционная передача данных;
• термокоррекция и питание от батареи, аккумулятор в комплекте;
• измерительные трубы, штуцеры, прокладки и соединительный кабель в комплекте.

Чем модели отличаются

ИРВИС-Ультра DN50 и DN80

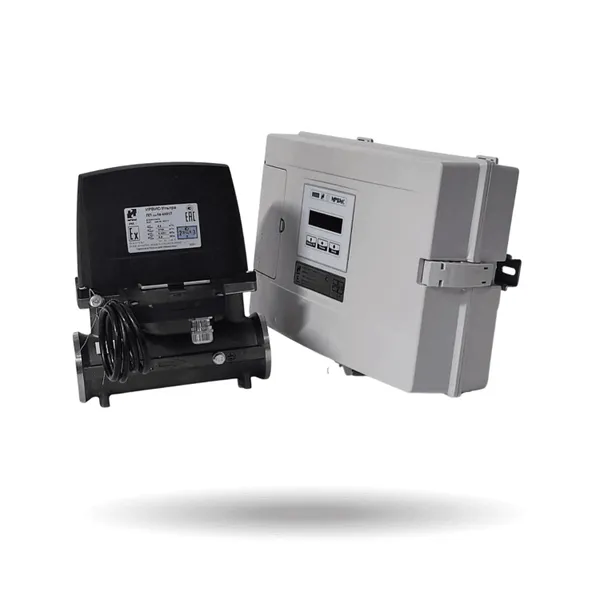

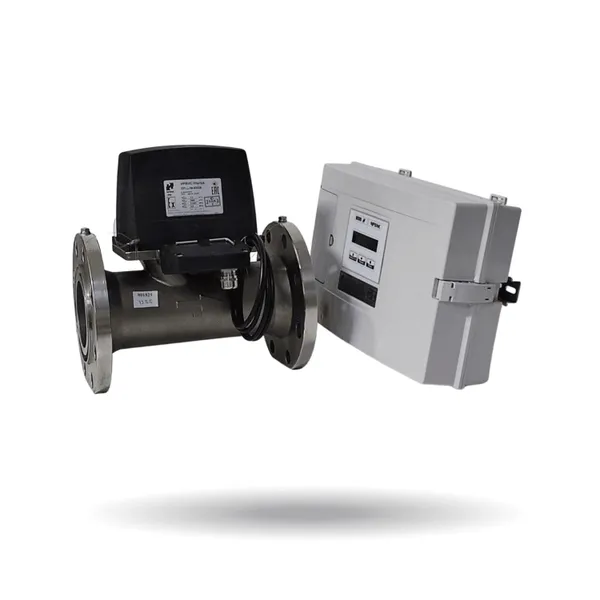

ИРВИС-Ультра DN50 — модель типоразмера G100 с самым низким порогом чувствительности в серии, 0,07 м³/ч. ИРВИС-Ультра DN80 относится к типоразмеру G800 и работает в диапазоне 1,2–800 м³/ч. У обеих в комплекте датчики давления и температуры, защита IP65 и рабочая температура от −40 до +250 °C.

ИРВИС-Ультра DN100

Модель DN100 типоразмера G1250 рассчитана на 2–1250 м³/ч, порог чувствительности — 0,47 м³/ч. В её комплекте, помимо датчиков давления и температуры, есть блок управления. Это вариант для крупных котельных и производств. Степень защиты корпуса для неё в данных не приведена — если прибор будет стоять на улице, уточните этот параметр у консультанта. Рабочая температура такая же, как у DN50 и DN80.

ИРВИС-Ультра Пп16 DN150

Пп16 DN150 — самая крупная модель серии с диапазоном 2,75–15104 м³/ч по данным. В комплект входят блок управления, датчик температуры, сертификат и аккумулятор; рабочая температура — от −40 до +60 °C, защита IP65, корпус чёрного цвета.

Зачем в комплекте датчики давления и температуры

На газопроводах среднего и высокого давления объём газа, измеренный в рабочих условиях, заметно отличается от объёма при стандартных условиях. Чтобы учёт был сопоставим, объём приводят с учётом давления и температуры. Поэтому у моделей DN50, DN80 и DN100 в комплекте есть оба датчика, а у всех моделей серии заявлена термокоррекция. Как работает эта функция, подробнее рассказано в разделе счётчиков газа с термокоррекцией.

Пример выбора диаметра

Допустим, у котельной пиковый расход около 600 м³/ч, а в межсезонье он падает примерно до 20 м³/ч. Оба значения попадают в диапазон ИРВИС-Ультра DN80 (1,2–800 м³/ч). DN100 с диапазоном 2–1250 м³/ч тоже их охватывает и оставляет запас на расширение котельной. Окончательный выбор зависит от диаметра газопровода, давления и проекта узла учёта, который согласует специализированная организация.

Как подготовить подбор

1. Определите давление газа в точке учёта и диаметр газопровода.
2. Оцените минимальный и максимальный расход: по мощности оборудования (кВт ÷ 9,3) или по проекту.
3. Уточните требования к передаче данных: какой интерфейс нужен для диспетчерской системы.
4. Опишите место установки и температурные условия — в серии есть модели с разными диапазонами рабочей температуры.

IRVIS и другие промышленные решения

Серия ИРВИС-Ультра выделяется классом точности 1 % и поддержкой высокого давления II категории у всех моделей. В разделе промышленных расходомеров газа её можно сравнить с Ultramag, TurboFlow и турбинными СТГ. Подбор ведёт отдел B2B по опросному листу или проекту; монтаж, пусконаладку и опломбирование выполняет специализированная организация. Позвоните или напишите в Telegram — уточним наличие, комплектацию и цену.
