Описание: ИРВИС-Ультра DN100

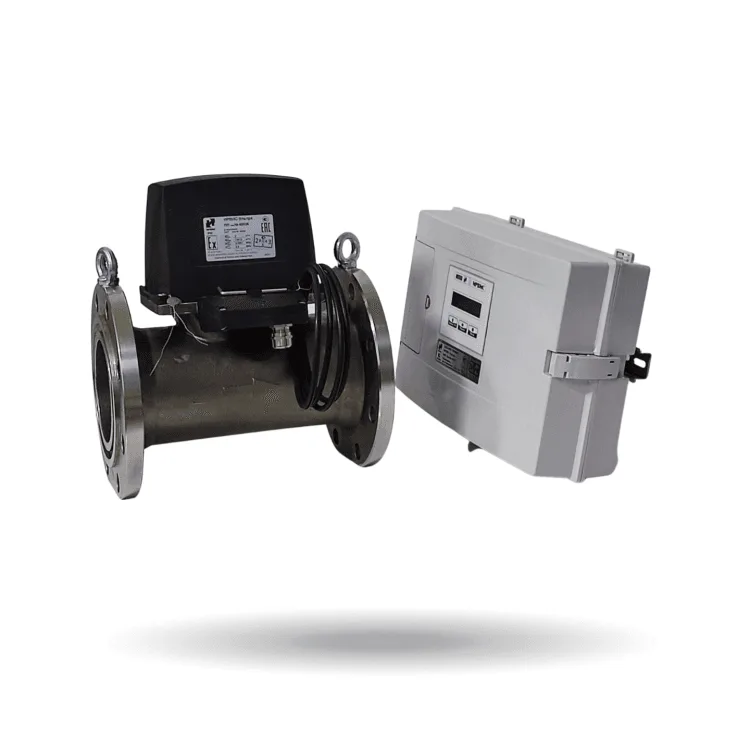

Расходомер с блоком управления
ИРВИС-Ультра DN100 (модель «Ультра DN100-1250-АП») — ультразвуковой расходомер природного газа типоразмера G1250 для газопровода DN100 с фланцевым присоединением. От младших моделей серии в нашем каталоге его отличает состав поставки: в комплект входит блок управления.
Назначение блока управления, порядок его подключения и настройки описаны в документации производителя. Для заказчика важно другое: этот элемент уже включён в поставку, и его не нужно подбирать отдельно при проектировании узла учёта.
Производитель указывает три типа объектов: производство, организации и АГЗС / заправочные станции. На DN100 это, как правило, основной ввод среднего или крупного предприятия, большой организации или заправочного комплекса.
Диапазон 2–1250 м³/ч: кому он подходит
Нижняя граница — 2 м³/ч, верхняя — 1250 м³/ч, порог чувствительности — 0,47 м³/ч, класс точности — 1 %. Такой разброс позволяет одному прибору вести учёт и в часы минимального потребления, и при полной загрузке всех агрегатов.
- объекты с выраженной сменностью: днём — сотни кубометров в час, ночью — единицы;
- предприятия с сезонной нагрузкой, где летом расход в разы ниже зимнего;
- заправочные комплексы, где поток зависит от загрузки постов;
- организации с несколькими потребителями разной мощности на одном вводе.
Если ваш пик заметно ниже, обратите внимание на модели меньшего диаметра; если выше 1250 м³/ч — на ИРВИС-Ультра Пп16 DN150 с диапазоном до 15104 м³/ч.
Как ИРВИС измеряет поток
Метод основан на акустике. Пара ультразвуковых преобразователей обменивается импульсами через поток: сигнал, направленный по течению газа, проходит путь быстрее встречного. Электроника сравнивает два времени, определяет скорость газа и пересчитывает её в объёмный расход для сечения DN100.
Датчики давления и температуры входят в комплект, приведение объёма к температуре для модели заявлено. Важно помнить, что порог чувствительности 0,47 м³/ч — это момент, с которого прибор начинает реагировать на поток, а нормированная точность относится к рабочему диапазону 2–1250 м³/ч.
| Параметр | Значение по карточке |
|---|---|
| Категории давления газа | низкое (до 5 кПа), среднее (5–300 кПа), высокое II категории (до 600 кПа) |
| Рабочее давление | 600–1600 кПа |
| Рабочая температура | от −40 до +250 °C |
| Питание | батарея, в комплекте аккумулятор |
| Связь | 2G, GPRS/GSM 900/1800, RS-232, RS-485 |
Комплект: от датчиков до кабеля
В поставку входят прибор, коробка, паспорт, инструкция, блок управления, аккумулятор, датчик давления, датчик температуры, соединительный кабель, штуцеры, прокладки и измерительные трубы. Корпус серебристый, страна производства — Россия.
Степень защиты корпуса в карточке этой модели не указана. Если прибор планируется размещать вне помещения или в неотапливаемом укрытии, уточните допустимые условия по паспорту — менеджер запросит данные у производителя.
Набор интерфейсов позволяет встроить узел учёта в существующую инфраструктуру: сотовая связь подойдёт для удалённого ввода, RS-485 или RS-232 — для подключения к контроллеру в операторской. Какой вариант выбрать, решается проектом с учётом систем, уже работающих на предприятии.
Как получить предложение
Пришлите опросный лист: Qmin и Qmax, рабочее давление, температуру газа, требования к передаче данных и описание места установки. B2B-отдел подтвердит исполнение и подготовит предложение. Если сравниваете технологии на DN100, посмотрите также ультразвуковой TurboFlow UFG-F-100; вся линейка ИРВИС — на странице бренда IRVIS.
Цену, наличие и доставку по Ташкенту и в регионы Узбекистана уточняйте по телефону или в Telegram. Монтаж, пусконаладку и опломбирование выполняет только специализированная организация по согласованному проекту.
