Описание: SARF G4 вертикальный с клапаном
Для вертикального участка газопровода

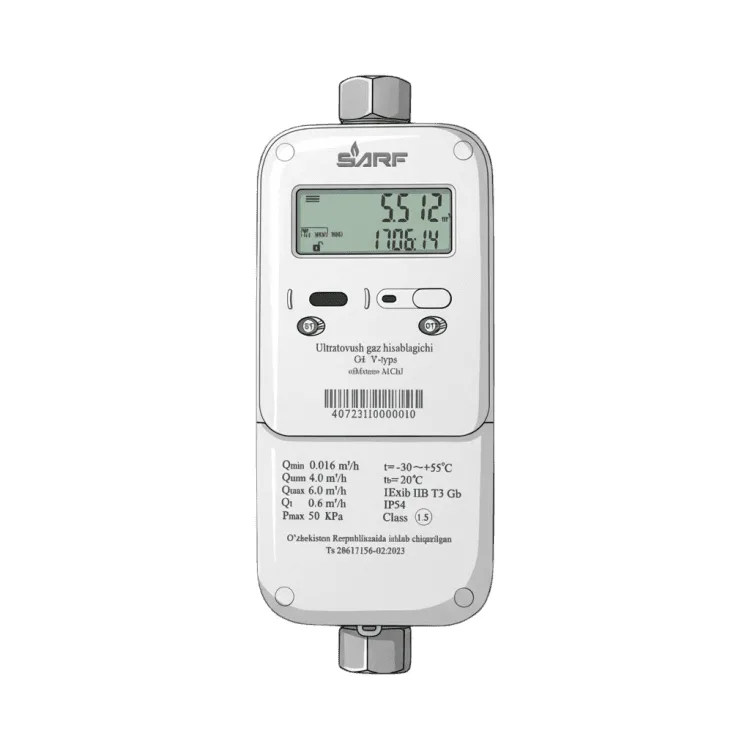

SARF G4 V-type — ультразвуковой смарт-счётчик с вертикальным монтажом. Такое исполнение выбирают, когда на месте установки газопровод идёт вертикально и счётчик нужно встроить именно в этот участок. Корпус вытянутый — 252 × 100 × 98 мм, присоединение резьбовое, условный диаметр DN15.
Подходит ли вертикальная модель к вашему газопроводу, определяет специалист газоснабжающей или специализированной организации — он же выполняет монтаж. Если вертикального участка нет, обратите внимание на SARF G4 с GPRS-модемом и клапаном в стандартном исполнении: у него DN25, межосевое расстояние 130 мм и защита IP65.
По нагрузке это полноценный G4: диапазон измерения — 0,016–6 м³/ч, номинальный расход — 4 м³/ч. Ориентировочно в него укладываются плита с колонкой на 20–24 кВт (3,2–3,8 м³/ч) или плита с настенным котлом на 24 кВт (около 3,6–3,8 м³/ч); точнее — по паспорту прибора. Производитель называет объекты установки: квартира, частный дом (коттедж) и организация. Другие модели этого типоразмера — на странице газовых счётчиков G4.
Без движущихся частей
Главное преимущество ультразвуковой технологии производитель формулирует так: внутри прибора нет движущихся деталей. Газ измеряется по времени прохождения ультразвуковых сигналов, а не через механические камеры, поэтому в измерительной части изнашиваться нечему. По словам производителя, это заметно продлевает срок работы — заявлено 10 лет службы.
Ещё одна особенность V-type — высокая чувствительность: порог составляет всего 0,016 м³/ч, тогда как у стандартной версии SARF G4 с клапаном он равен 0,08 м³/ч. Класс точности — 1,5 %, объём приводится к температуре газа (термокоррекция). Подробнее о принципе измерения — в разделе ультразвуковых счётчиков газа.
GPRS, RS-485 и отсечной клапан
У этой модели два интерфейса связи. Модем GPRS/GSM 900/1800 передаёт данные о потреблении на удалённый сервер или в автоматизированную систему учёта — так прибор встраивается в системы дистанционного мониторинга. RS-485 — проводной интерфейс, который обычно используют для подключения приборов к локальным системам сбора данных.
Встроенный отсечной клапан может прекратить подачу газа по сигналу. Как используется эта функция, определяет организация, обслуживающая систему учёта; вмешиваться в работу клапана нельзя. SIM-карта в комплектации не указана — порядок подключения уточните у нас и в газоснабжающей организации.
Цифровой дисплей: как читать показания
Показания выводятся на электронный цифровой дисплей. Для учёта важны целые кубометры: перепишите их и вычтите предыдущее значение — получится расход за период. Если на дисплее после разделителя есть дробные знаки, это доли кубометра, для ежемесячной записи они обычно не нужны. Записывайте показания примерно в один и тот же день месяца — так периоды легко сравнивать между собой.
Даже при дистанционной передаче полезно раз в месяц сверять дисплей с данными системы. Если все газовые приборы выключены, а цифры растут, обратитесь в газоснабжающую организацию. Подробная памятка — в статье как снять показания газового счётчика.
Комплект поставки и установка
- счётчик в коробке;
- паспорт;
- встроенный модем;
- отсечной клапан;
- штуцеры.
Степень защиты корпуса — IP54 (от пыли и брызг воды), рабочая температура — от −30 до +55 °C, сеть — низкого давления (до 5 кПа), питание от батареи, цвет — серый. Измеряемая среда — природный газ, страна производства — Узбекистан.
Монтаж, подключение и опломбирование выполняет только газоснабжающая или специализированная организация. Все модели бренда собраны на странице SARF. Цену и наличие уточните по телефону или в Telegram.
