Tavsif: IRVIS-Ultra DN50 gaz sarf oʻlchagichi
Kichik obyekt uchun sezgir qurilma

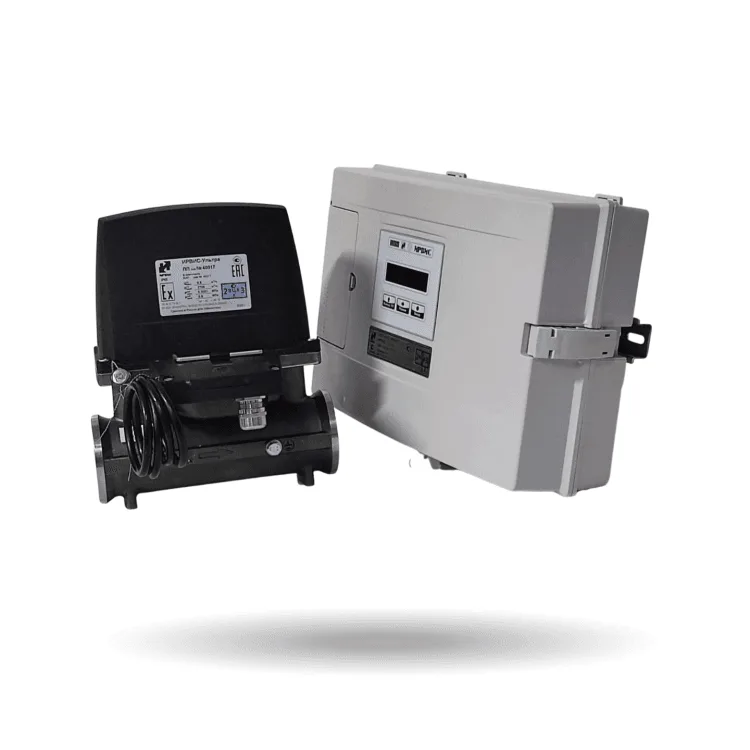

IRVIS-Ultra DN50 («Ultra DN50-100-AP» modeli) — flanesli ulanishga ega DN50 gaz quvuri uchun G100 oʻlchamdagi tabiiy gaz ultratovushli sarf oʻlchagichi. Ishlab chiqaruvchi uni ishlab chiqarish, tashkilotlar va AGZS / yoqilgʻi quyish shoxobchalari uchun moʻljallagan.
DN50 da odatda kichik ishlab chiqarish maydonlari va tashkilotlar, shuningdek gaz oqimi oʻrtacha boʻlgan yoqilgʻi quyish obyektlari ishlaydi. Ularning barchasi uchun sutka davomida yuklamaning keskin oʻzgarishi xos — aynan shu yerda qurilmaning sezgirligi birinchi oʻringa chiqadi.
Katalogimizdagi modelning asosiy xususiyati — soatiga 0,07 m³ sezgirlik chegarasi. Bu qurilma qayd eta oladigan eng kichik sarf. Yuklamasi notekis kichik obyektlar uchun — tunda navbatchi gorelkalar, dam olish kunlari toʻxtashlar, kamdan-kam choʻqqilar — bunday chegara kichik sarflarni yoʻqotmaslikka yordam beradi.
Kartochka maʼlumotiga koʻra oʻlchash diapazoni soatiga 0,5–2708 m³, aniqlik klassi — 1 %. Yetkaziladigan ijro uchun ish chegaralari albatta pasport bilan solishtiriladi: hisob tuguni loyihasiga aynan pasport qiymatlari kiritiladi.
0,07 m³/soat chegarasi amalda nima beradi
Kunduzi pech va quritish kamerasi ishlaydigan, kechasi esa gazni faqat navbatchi gorelkalar sarflaydigan kichik ishlab chiqarishni tasavvur qiling. Agar qurilma kuchsiz oqimni «koʻrmasa», tungi isteʼmol hisobdan tushib qoladi va gaz balansi mos kelmay qoladi. Past sezgirlik chegarasi bu xavfni kamaytiradi.
Sezgirlik chegarasini diapazonning quyi chegarasidan farqlash muhim: ular orasida qurilma oqimga allaqachon javob beradi, ammo meʼyorlangan metrologik tavsiflar ish diapazoniga tegishli. Tafsilotlar — pasportda.
Ultratovushli IRVIS qanday ishlaydi
Ultratovush datchiklari impulslarni gaz oqimi orqali ikki yoʻnalishda yuboradi. Oqim boʻylab signal tezroq, oqimga qarshi esa sekinroq yetib boradi; oʻtish vaqtlari farqi gaz tezligiga bogʻliq. Elektronika uni sarfga aylantiradi. Toʻplamga bosim va harorat datchiklari kiradi, model uchun esa hajmni haroratga keltirish koʻrsatilgan.
Ultratovushli usul gaz biror mexanizmni harakatga keltirishini talab qilmaydi, shuning uchun qurilma oqim tezligi oʻzgarishini detallarning aylanib ketishini kutmasdan kuzatadi. Oʻlchov nurlari soni kartochkada koʻrsatilmagan — quvur sxemasi murakkab boʻlsa, toʻgʻri uchastkalarga talablarni pasport boʻyicha aniqlang.
Bosim, harorat va himoya
| Koʻrsatkich | Kartochka maʼlumoti |
|---|---|
| Gaz bosimi toifalari | past (5 kPa gacha), oʻrta (5–300 kPa), II toifali yuqori (600 kPa gacha) |
| Ishchi bosim | 600–1600 kPa |
| Ishchi harorat | −40 dan +250 °C gacha |
| Himoya darajasi | IP65 — changdan toʻliq himoyalangan, suv oqimidan himoya |
| Taʼminot | batareya; toʻplamda akkumulyator |
| Korpus rangi | kumushrang |
| Ishlab chiqarilgan mamlakat | Rossiya |
Bu qiymatlardan qaysilari sizning ijroingiz va oʻrnatish sharoitlaringizga tegishli ekanini pasport tasdiqlaydi. IP65 himoya darajasi korpus changdan toʻliq himoyalangan va suv oqimiga chidamli ekanini bildiradi; shunday boʻlsa-da, oʻrnatish joyini loyiha belgilaydi.
Aloqa, toʻplam va buyurtma
Maʼlumot uzatish uchun 2G, GPRS/GSM 900/1800, RS-232 va RS-485 koʻzda tutilgan: simsiz kanal uzoqdagi nuqtalar uchun, simli interfeyslar esa joyidagi uskunalar va dispetcherlikka ulash uchun qulay. Toʻplamga qurilma, quti, pasport, yoʻriqnoma, akkumulyator, bosim va harorat datchiklari, ulash kabeli, shtutserlar, qistirmalar va oʻlchov quvurlari kiradi.
Taʼminot elementlari resursi va ulash kabelining ulanish sxemasi ishlab chiqaruvchi hujjatlarida keltirilgan.
Agar xuddi shu DN50 diametr uchun sarf oʻlchagich tanlayotgan boʻlsangiz, uni 1,4–280 m³/soat diapazonli ikki nurli ultratovushli TurboFlow UFG-F-50 bilan solishtiring. Xuddi shu G100 oʻlcham, lekin DN80 quvur uchun — Ultramag-80-G100 da. IRVIS liniyasining barchasi — IRVIS brendi sahifasida.
Soʻrovnoma yuboring: Qmin va Qmax, ishchi bosim, gaz harorati, maʼlumot uzatishga talablar. B2B boʻlimi ijro, narx, mavjudlik hamda Toshkent va viloyatlarga yetkazib berish shartlarini tasdiqlaydi. Oʻrnatish, ishga tushirish va plombalashni faqat ixtisoslashgan tashkilot loyiha boʻyicha bajaradi.
