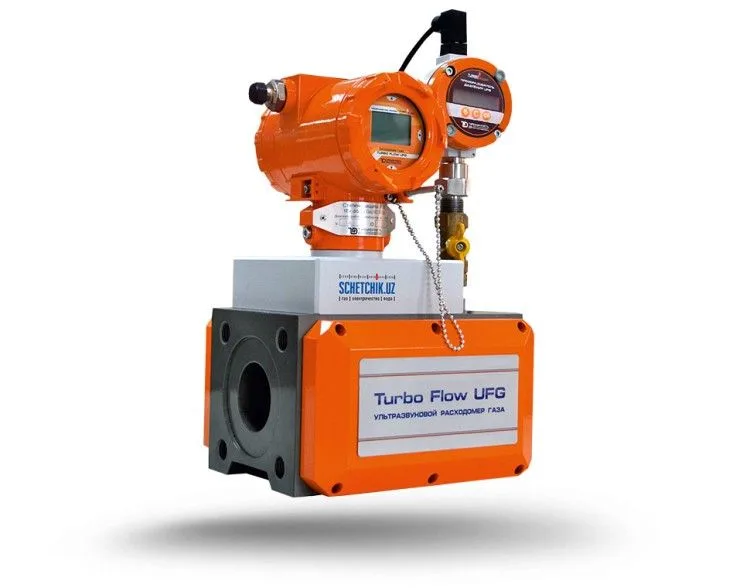

Tavsif: TurboFlow UFG-F-80 sarf oʻlchagich, 2 nurli
Oʻrta isteʼmolchi uchun model
UFG-F-80 — DN80 gaz quvuri uchun TurboFlow ikki nurli ultratovushli sarf oʻlchagichi. Oʻlchash diapazoni — soatiga 3,5–700 m³, yaʼni qurilma kichik navbatchi isteʼmoldan tortib sezilarli ishlab chiqarish obyektiga xos darajagacha boʻlgan yuklamalarni qamraydi.
Ishlab chiqaruvchi maʼlumotiga koʻra, model ishlab chiqarish, tashkilotlar va AGZS / yoqilgʻi quyish shoxobchalari uchun moʻljallangan. Bu DN50 ga sigʻmay qolgan, lekin DN100 quvurga ehtiyoji yoʻq obyektlar uchun yaxshi variant: masalan, bir nechta liniyali ishlab chiqarish korpusi yoki oʻz qozonxonasi va texnologik isteʼmolchilari bor tashkilot.
Ichki modem va datchiklarning toʻplamda kelishi UFG-F-80 ni oʻz nazorat-oʻlchov asboblari xizmati boʻlmagan tashkilotlar uchun qulay qiladi: hisob va maʼlumot uzatish uchun asosiy uskunalar toʻplami qurilma bilan birga keladi.
Taqqoslash uchun: DN50 dagi kichik model 280 m³/soatgacha, DN100 dagi qurilma esa 1100 m³/soatgacha qamraydi. Agar choʻqqingiz shu chegaralarga yaqin boʻlsa, qaysi diametr maqsadga muvofiqligini muhandis bilan muhokama qiling.
Ikki nurli ijro: maʼnosi nimada
Nur deb bir juft datchik orasidagi ultratovush signalining yoʻliga aytiladi — aslida bu alohida oʻlchov kanali. Har bir nur gaz tezligini oʻz chizigʻi boʻylab «koʻradi», elektronika esa natijalarni birlashtiradi. Nurlar qancha koʻp boʻlsa, qurilma quvur kesimi boʻyicha tezliklar taqsimotini shuncha toʻliqroq hisobga oladi.
UFG-F-80 da nurlar ikkita. Bu sxema qurilma oldida toʻgʻri uchastkalar saqlangan va oqim tekislangan holda keladigan joylarga moʻljallangan. Agar hisob tugunini tor sharoitda, tirsaklar va armaturadan keyin joylashtirishga toʻgʻri kelsa, odatda toʻrt nurli ijro koʻrib chiqiladi — xuddi shu DN80 va xuddi shu diapazonga ega toʻrt nurli UFG-F-080.
| Koʻrsatkich | UFG-F-80 (2 nur) | UFG-F-080 (4 nur, T-1%) |
|---|---|---|
| DN | 80 | 80 |
| Diapazon, m³/soat | 3,5–700 | 3,5–700 |
| Nurlar soni | 2 | 4 |
| Termokorreksiya | bor | bor |
Ultratovush gaz tezligini qanday oʻlchaydi
Korpusda quvur oʻqiga nisbatan qiya oʻrnatilgan datchiklar navbatma-navbat qisqa ultratovush impulslarini chiqaradi va qabul qiladi. Gaz oqimi boʻylab ketayotgan impuls yoʻlni qarama-qarshi yoʻnalishdagidan biroz tezroq bosib oʻtadi. Uchish vaqtlaridagi farq oqim tezligi bilan birga oshadi, quvur kesimini bilgan holda esa qurilma hajmiy sarfni hisoblaydi.
Oqim qismida aylanadigan yoki ishqalanadigan detallar yoʻqligi sababli natija mexanika yeyilishiga bogʻliq emas. Kirishdagi oqim sifati, pasportning montaj talablari va foydalanishga topshirishda toʻgʻri sozlash muhim ahamiyatga ega.
Hisob tuguni uchun toʻplam
Yetkazib berish toʻplamiga oʻlchov uchastkasini shakllantirish uchun zarur boʻlgan hamma narsa kiradi: qurilma, pasport, yoʻriqnoma, bosim va harorat datchiklari, ichki modem, oʻlchov quvurlari, flaneslar, shtutserlar, qistirmalar, izolyatsiya (penoplast) va dasturiy taʼminot. Termokorreksiya va masofadan maʼlumot uzatish ishlab chiqaruvchi tomonidan koʻrsatilgan, ishlab chiqarilgan mamlakat — Rossiya.
Izolyatsiya va dasturiy taʼminotning vazifasi hamda ulardan foydalanish tartibi ishlab chiqaruvchi hujjatlarida bayon etilgan.
Soʻrovnoma boʻyicha tanlash
Soʻrovnoma yoki loyihadan koʻchirma yuboring: Qmin va Qmax, ishchi bosim, DN, oʻrnatish joyidan oldingi quvur uchastkasining tavsifi. Oxirgi band boʻyicha muhandis ikki nur yetarlimi yoki toʻrt nurli ijroni tanlash kerakmi — shuni aytib beradi. Amaldagi obyektlar uchun mavjud hisobning bir yillik maʼlumotlari foydali: ular real minimumlar va mavsumiy choʻqqilarni har qanday hisob-kitobdan yaxshiroq koʻrsatadi.
Korxonalarda hisobning umumiy tamoyillari sanoatda gaz hisobi maqolasida, korxonalar uchun barcha modellar esa sanoat sarf oʻlchagichlari boʻlimida jamlangan. Narx, mavjudlik hamda Toshkent va viloyatlarga yetkazib berishni telefon yoki Telegram orqali aniqlang. Oʻrnatish va plombalash — faqat loyiha boʻyicha ixtisoslashgan tashkilot kuchi bilan.
