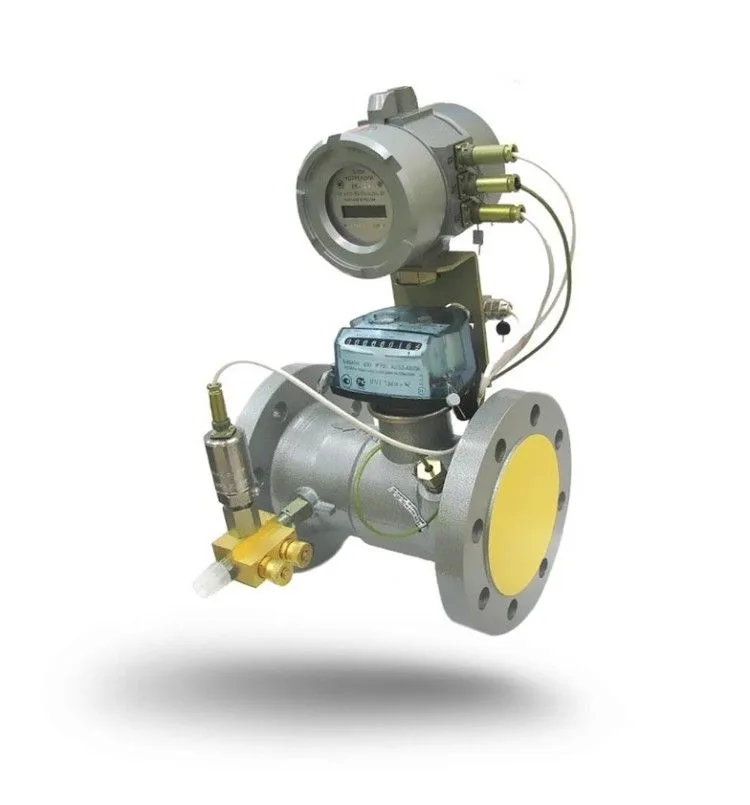

Tavsif: STG-80/160 turbinali gaz sarf oʻlchagichi
Notekis yuklama — asosiy dalil
Koʻplab korxonalarda gaz bir tekis sarflanmaydi: kunduzi barcha liniyalar ishlaydi, kechasi faqat bitta pech yoki navbatchi uskuna qoladi, yozda esa yuklama qishdagidan past boʻladi. Bunday obyektlarda qurilma choʻqqi sarfni ham, minimal sarfni ham toʻgʻri hisobga olishi muhim. STG-80/160 soatiga 8–160 m³ diapazonga moʻljallangan: yuqori chegara quyisidan yigirma baravar katta.
Katalogimizdagi DN80 li STG ijrolari orasida aynan bu modelning quyi chegarasi eng past. Ishlab chiqaruvchi uni ishlab chiqarish va ichki hisob uchun moʻljallagan — masalan, bitta maydon ichida sex, uchastka yoki agregatlar guruhini alohida nazorat qilish kerak boʻlganda.
Uchastkalar boʻyicha hisob, ayniqsa, bitta maydonda xarakteri turlicha isteʼmolchilar ishlaganda foydali: termik ishlov berish, quritish, ishlab chiqarish binolarini isitish. Alohida koʻrsatkichlar sarfning asosiy ulushi qaysi jarayonga toʻgʻri kelishini koʻrsatadi va tejamkorlik choralarini taxmin emas, raqamlar asosida rejalashtirish imkonini beradi.
DN80 dagi uchta ijro: taqqoslash
| Model | Diapazon, m³/soat | Qachon mos |
|---|---|---|
| STG-80/160 | 8–160 | yuklama keskin oʻzgaradi, kichik sarflarni ham hisoblash kerak |
| STG-80/250 | 80–250 | chuqur pasayishlarsiz barqaror yuqori sarf |
| STG-80/400 | 13–400 | ishlab chiqarishni kengaytirish uchun maksimal zaxira |
Agar choʻqqi sarfingiz 160 m³/soatga bemalol sigʻsa, ayrim soatlarda esa isteʼmol bir necha kub metrgacha tushsa, shu modeldan boshlash mantiqan toʻgʻri. Doimiy yuqori yuklamada STG-80/250 modeliga, quvvatni oshirish rejasi boʻlsa STG-80/400 modeliga eʼtibor bering.
Korpus ichida nima sodir boʻladi
Oʻlchov elementi — parraklari quvur oʻqiga nisbatan qiya joylashgan gʻildirak. Tabiiy gaz oqim qismidan oʻtayotib parraklarga bosim beradi va gʻildirakni aylantiradi. Aylanish chastotasi oqim tezligi bilan birga ortadi, shuning uchun aylanishlar soniga qarab kesimdan qancha hajm gaz oʻtganini aniqlash mumkin.
Qurilma elektronikasi hisobni yuritadi va masofadan maʼlumot uzatishni qoʻllab-quvvatlaydi. Taʼminot batareyadan, shuning uchun hisob nuqtasiga alohida elektr liniyasi kerak emas. Bu modelda hajmni harorat boʻyicha keltirish bajarilmaydi; agar loyiha buni talab qilsa, vazifa boshqa uskuna yordamida hal etiladi.
Turbinali hisob uchun oqim tinch va tekislangan boʻlishi kerak. Qurilmadan oldingi va keyingi toʻgʻri uchastkalar uzunligi hamda ruxsat etilgan ish rejimlari pasport va hisob tuguni loyihasida koʻrsatiladi. Toʻplamdagi pasport va yoʻriqnomadan loyihani ishlab chiqishda foydalaniladi, shuning uchun ularni loyihachiga oldindan bering.
Xususiyatlar va yetkazib berish
- model: ki-STG-TS-B-80/160-10A-I-M;
- shartli diametr: DN80, ulanish flanesli;
- oʻlchash diapazoni: soatiga 8–160 m³;
- taʼminot: batareya, masofadan maʼlumot uzatish bor;
- ishlab chiqarilgan mamlakat: Rossiya;
- toʻplam: qurilma, quti, pasport, yoʻriqnoma, shtutserlar, qistirmalar.
Korpus DN80 gaz quvuriga flanesli ulanish uchun moʻljallangan. Batareyadan taʼminlanish va masofadan maʼlumot uzatish qurilmani elektr shitlari va dispetcherlikdan uzoqda joylashgan hisob nuqtalari uchun qulay qiladi.
Soʻrovnomadan yetkazib berishgacha
- Siz soʻrovnomani toʻldirasiz: soatlar boʻyicha Qmin va Qmax, ishchi bosim, gaz quvurining DN qiymati, joylashtirish sharoitlari.
- B2B boʻlimi muhandisi yuklama 8–160 m³/soat oraligʻiga tushishini tekshiradi, zarur boʻlsa boshqa ijroni taklif qiladi.
- Komplektatsiya, hujjatlar va yetkazib berish kelishiladi — Toshkent boʻylab yoki viloyatlarga, shartlar telefon orqali aniqlanadi.
- Oʻrnatish, ishga tushirish va plombalashni loyiha boʻyicha ixtisoslashgan tashkilot amalga oshiradi.
Boshlangʻich maʼlumotlar qanchalik aniq boʻlsa, tanlash shunchalik tez kechadi. Soatlik statistika boʻlmasa, gazdan foydalanuvchi uskunalarning pasport quvvati va ish tartibi ham yetarli: muhandis kutilayotgan Qmin va Qmax ni baholaydi hamda diapazon zaxirasi yetarli yoki yetarli emasligini aytadi. Loyiha uchun toʻliq parametrlar roʻyxatini yetkazilgan nusxaning pasportidan oling.
