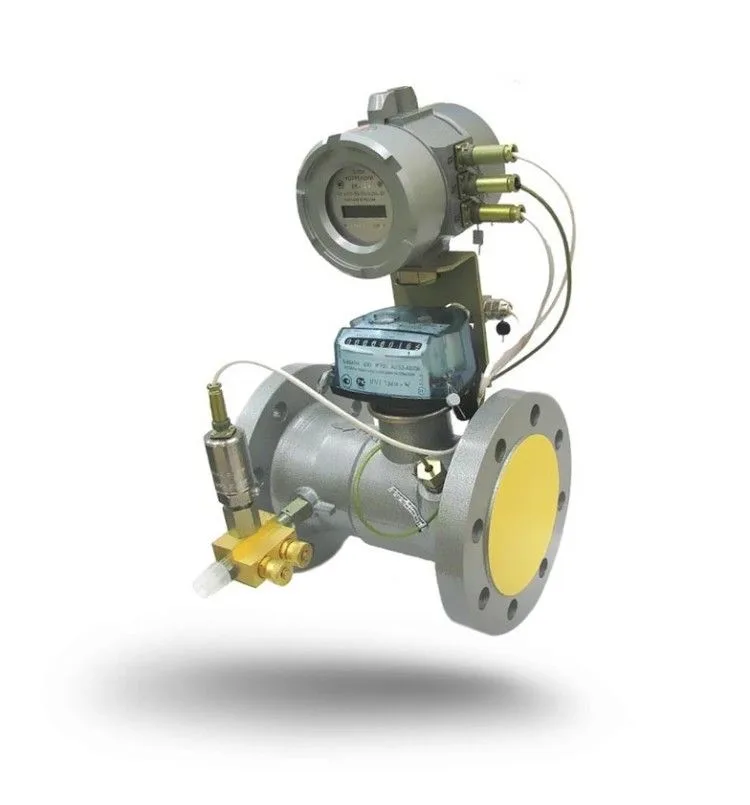

Описание: СТГ-80/160, DN80
Неравномерная нагрузка — главный аргумент
На многих предприятиях газ расходуется неровно: днём работают все линии, ночью — одна печь или дежурное оборудование, летом нагрузка ниже, чем зимой. Для таких объектов важно, чтобы прибор корректно учитывал и пиковый, и минимальный расход. СТГ-80/160 рассчитан на диапазон 8–160 м³/ч, то есть верхняя граница в двадцать раз выше нижней.
Среди исполнений STG на DN80 в нашем каталоге у этой модели самая низкая нижняя граница. Производитель относит её к приборам для производства и внутреннего учёта — например, когда нужно отдельно контролировать цех, участок или группу агрегатов в пределах одной площадки.
Учёт по участкам особенно полезен, когда на одной площадке работают разные по характеру потребители: термообработка, сушка, отопление производственных помещений. Раздельные показания позволяют увидеть, какая операция даёт основную долю расхода, и планировать экономию на основе цифр, а не предположений.
Три исполнения на DN80: сравнение
| Модель | Диапазон, м³/ч | Когда уместна |
|---|---|---|
| СТГ-80/160 | 8–160 | нагрузка сильно меняется, важен учёт малых расходов |
| СТГ-80/250 | 80–250 | стабильно высокий расход без глубоких провалов |
| СТГ-80/400 | 13–400 | запас по максимуму под расширение производства |
Если ваш пик уверенно укладывается в 160 м³/ч, а в отдельные часы потребление падает до единиц кубометров, логичнее начать с этой модели. При постоянной высокой нагрузке посмотрите СТГ-80/250, а при планах наращивать мощности — СТГ-80/400.
Что происходит внутри корпуса
Измерительный элемент — колесо с лопастями, установленными под углом к оси трубы. Природный газ, проходя через проточную часть, давит на лопасти и заставляет колесо вращаться. Частота вращения растёт вместе со скоростью потока, поэтому по числу оборотов можно определить, какой объём газа прошёл через сечение.
Электроника прибора ведёт подсчёт и поддерживает дистанционную передачу данных. Питание — от батареи, так что отдельная линия электропитания к точке учёта не требуется. Приведение объёма к температуре в этой модели не выполняется; если оно нужно по проекту, задачу решают другим оборудованием.
Для турбинного счёта важно спокойное, выровненное течение. Длину прямых участков до и после прибора и допустимые режимы работы указывают паспорт и проект узла учёта. Паспорт и инструкция из комплекта используются при разработке проекта, поэтому передайте их проектировщику заранее.
Характеристики и поставка
- модель: ki-STG-TS-B-80/160-10A-I-M;
- условный диаметр: DN80, присоединение фланцевое;
- диапазон измерения: 8–160 м³/ч;
- питание: батарея, дистанционная передача данных — есть;
- страна производства: Россия;
- комплект: прибор, коробка, паспорт, инструкция, штуцеры, прокладки.
Корпус рассчитан на фланцевое присоединение к газопроводу DN80. Батарейное питание и дистанционная передача данных делают прибор удобным для точек учёта, удалённых от щитовых и диспетчерской.
От опросного листа до поставки
- Вы заполняете опросный лист: Qmin и Qmax по часам, рабочее давление, DN газопровода, условия размещения.
- Инженер B2B-отдела проверяет, попадает ли нагрузка в 8–160 м³/ч, и при необходимости предлагает другое исполнение.
- Согласуем комплектацию, документы и доставку — по Ташкенту или в регионы Узбекистана, условия уточняются по телефону.
- Монтаж, пусконаладку и опломбирование выполняет специализированная организация по проекту.
Чем точнее исходные данные, тем быстрее подбор. Если почасовой статистики нет, подойдут паспортные мощности газоиспользующего оборудования и режим его работы: инженер оценит ожидаемые Qmin и Qmax и подскажет, хватит ли запаса по диапазону. Полный перечень параметров для проекта берите из паспорта поставленного экземпляра.
