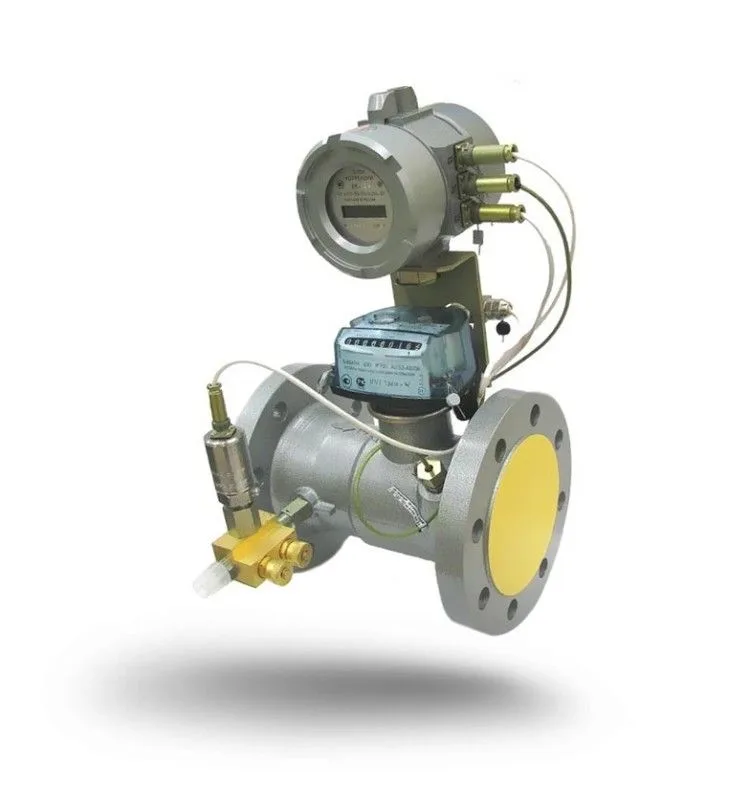

Описание: СТГ-100/250, DN100
DN100 без лишней производительности
Не каждому объекту с трубой DN100 нужен прибор на сотни кубометров в час с огромным запасом. СТГ-100/250 — исполнение типоразмера G250 для газопровода с условным диаметром 100 мм. Его выбирают, когда диаметр трубы на вводе уже задан проектом, а реальная нагрузка умеренная.
Производитель перечисляет сразу три сценария: производство, внутренний учёт и организации. Это может быть основной ввод небольшого предприятия, отвод к крупному цеху на большой площадке или учёт в организации, где газ расходуется на технологические и хозяйственные нужды.
Точный рабочий диапазон Qmin–Qmax для этой модели в карточке товара не приведён — его подтверждает паспорт конкретного исполнения. Поэтому при подборе мы сверяем ваши расходы именно с паспортными данными, а не с обозначением модели.
Обозначение G250 — это типоразмер, то есть класс прибора по расходу. Он помогает сравнивать модели разных производителей между собой, но рабочие границы для проекта всё равно берутся из паспорта.
Фланцы и программное обеспечение в комплекте
Комплектация отличает эту модель от большинства соседей по линейке. Помимо прибора, коробки, паспорта и инструкции, в поставку входят фланцы и программное обеспечение. Для заказчика это означает меньше позиций, которые нужно докупать отдельно, и более простое согласование присоединения с проектом.
- прибор и коробка;
- паспорт и инструкция;
- программное обеспечение;
- фланцы.
Программное обеспечение пригодится для работы с данными прибора; его назначение, совместимость и порядок использования описаны в документации производителя. Если на объекте уже есть система учёта или диспетчеризации, уточните у менеджера, как с ней будет взаимодействовать расходомер.
Фланцы в комплекте не отменяют проектной проработки: материал прокладок, крепёж и итоговая схема обвязки определяются проектом узла учёта. Комплект лишь упрощает сборку и сокращает список позиций для закупки.
Как формируется показание
Газ поступает в проточную часть и приводит во вращение турбину. Скорость вращения следует за скоростью потока, а значит, и за объёмным расходом. Электроника считает обороты, накапливает объём и поддерживает дистанционную передачу данных; питание прибора — от батареи.
Дистанционная передача данных избавляет от регулярных обходов: показания можно собирать централизованно. Каким каналом и через какое оборудование они будут передаваться, определяется исполнением прибора и проектом.
Приведение к температуре в модели не выполняется: прибор фиксирует объём при рабочих условиях. Если проект требует коррекции, рассмотрите комплексное решение — например, комплекс СТГ-100/400 с термокоррекцией и интерфейсами связи на том же DN100.
Как и у любого турбинного расходомера, корректность показаний зависит от условий на входе. Прямые участки, положение прибора и требования к обвязке берутся из паспорта и включаются в проект узла учёта.
Подбор по паспортным данным
| Параметр | Значение |
|---|---|
| Модель | ki-STG-TS-2-F-100/250-1a-L |
| Типоразмер | G250 |
| Условный диаметр | DN100 |
| Присоединение | фланцевое |
| Дистанционная передача данных | есть |
| Термокоррекция | нет |
| Питание | батарея |
| Объект установки | производство, внутренний учёт, организация |
| Страна производства | Россия |
- Пришлите опросный лист: минимальный и максимальный часовой расход, рабочее давление, DN, условия размещения.
- Мы сверим нагрузку с паспортным диапазоном СТГ-100/250 и при необходимости предложим другое исполнение.
- Согласуем комплектацию, документы и доставку — по Ташкенту или в регионы Узбекистана.
Цена зависит от исполнения и объёма заказа: узнать её можно по телефону или в Telegram. Монтаж, пусконаладку и опломбирование выполняет только специализированная организация по согласованному проекту. Как устроен учёт на предприятиях, рассказано в статье о промышленном учёте газа, а все модели для предприятий собраны в разделе промышленных расходомеров.
