Описание: СТГ-100/650, DN100
Учёт на вводе среднего и крупного производства

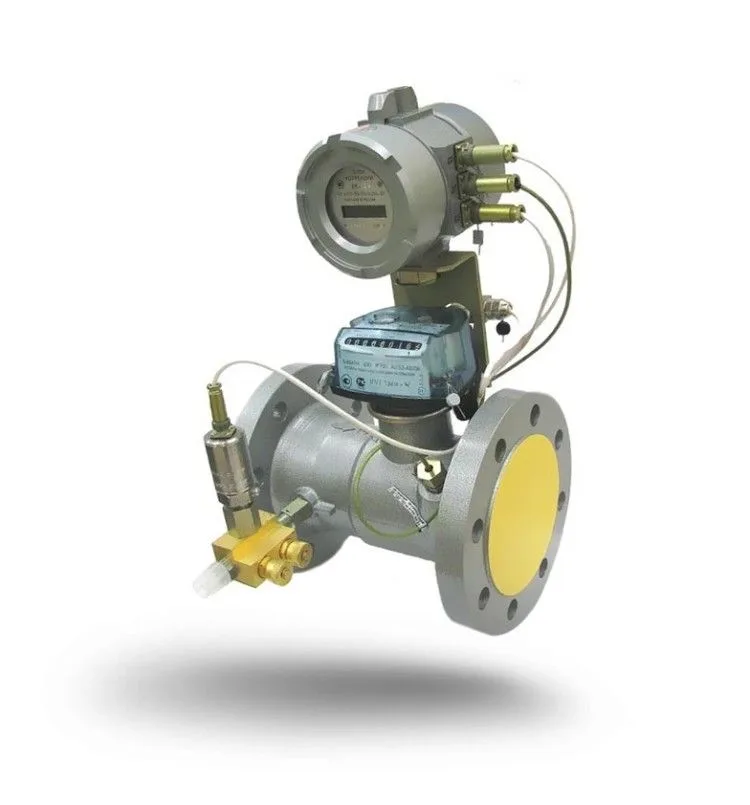

СТГ-100/650 рассчитан на газопровод DN100 и диапазон 20–650 м³/ч. Соотношение границ — более 1:30, поэтому один прибор охватывает и ночной режим с дежурной нагрузкой, и дневной пик, когда работают все линии. Производитель указывает для модели производство и внутренний учёт.
Типичная точка установки — общий ввод на площадку, где газ потребляют несколько цехов или крупных агрегатов. Такой узел показывает суммарное потребление предприятия, а отдельные отводы при необходимости оснащаются приборами меньшего диаметра для внутреннего учёта.
Батарейное питание упрощает выбор места для узла: не нужно тянуть к нему сетевую линию только ради расходомера. Это особенно ценно на больших площадках, где ввод газа находится на границе территории, вдали от электрощитовых.
Если ваш пик не превышает 400 м³/ч и вы хотите остаться на DN80, сравните модель с СТГ-80/400. Если же нагрузка растёт за пределы 650 м³/ч, речь уже идёт о DN150.
Расходомер или комплекс: в чём разница
СТГ-100/650 — расходомер. Он измеряет объём газа, прошедший через сечение при рабочих условиях, хранит результат и поддерживает дистанционную передачу данных. Приведения объёма к температуре в этой модели нет.
Комплекс измерения количества газа устроен сложнее: к измерительной части добавляется электроника, выполняющая коррекцию, и каналы связи. В линейке STG на DN100 есть такой вариант — комплекс СТГ-100/400 с термокоррекцией и интерфейсами GPRS/GSM, RS-232 и RS-485.
| Что сравниваем | СТГ-100/650 | Комплекс СТГ-100/400 |
|---|---|---|
| Диапазон / типоразмер | 20–650 м³/ч | G400 |
| Термокоррекция | нет | да |
| Связь по данным карточки | дистанционная передача данных | GPRS/GSM, RS-232, RS-485 |
| Документы в комплекте | паспорт, инструкция | паспорт, сертификат |
Какой вариант нужен, решают проект и требования к учёту на вашем объекте. Если проект требует приведения объёма к температуре, «голый» расходомер придётся дополнять оборудованием — иногда проще сразу выбрать комплекс.
Механика турбинного счёта
В проточной части прибора стоит турбинное колесо. Набегающий газ отдаёт ему часть энергии, и колесо вращается тем быстрее, чем выше скорость потока. Электроника подсчитывает обороты и переводит их в кубометры; питание всей схемы — от батареи.
На большом диаметре особенно заметно влияние местных сопротивлений: колен, задвижек, переходов. Поэтому прямые участки до и после прибора и его положение строго задаются паспортом и проектом узла учёта.
Дистанционная передача данных позволяет диспетчеру видеть потребление на вводе без выезда на узел. Канал связи и дополнительное оборудование определяются исполнением и проектом, поэтому сообщите о своих требованиях заранее.
Комплект поставки и исходные данные
В комплект входят прибор, коробка, паспорт, инструкция, штуцеры и прокладки; страна производства — Россия. Ответные фланцы и остальная обвязка в перечень не входят и подбираются по проекту. Обозначение модели — ki-STG-TS-2-B-100/650-10A-I-M-L.
- минимальный и максимальный часовой расход с учётом сезонности;
- рабочее давление газа на месте установки;
- условный диаметр газопровода и схема узла учёта;
- требования проекта к коррекции и передаче данных;
- условия размещения и сроки, к которым нужен прибор.
Если часть данных пока неизвестна, это не повод откладывать запрос. Инженер подскажет, какие параметры можно оценить по паспортам газоиспользующего оборудования, а какие нужно получить у проектировщика.
Эти сведения удобно передать через опросный лист: B2B-отдел подберёт исполнение, сравнит его с альтернативами из линейки STG и подготовит предложение. Цену, наличие и доставку по Ташкенту и регионам уточняйте по телефону или в Telegram.
