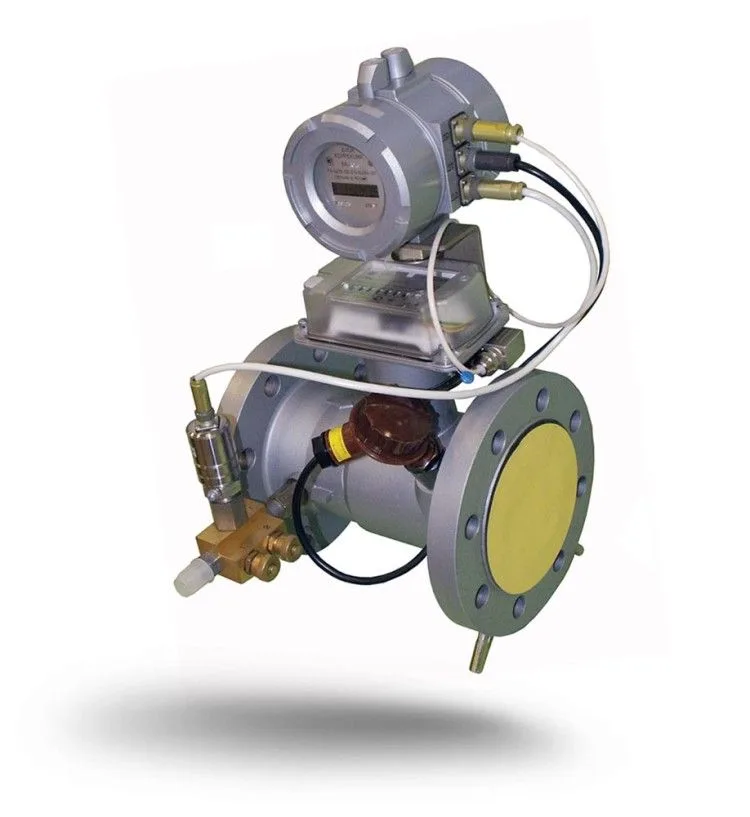

Описание: СТГ-80/250, DN80
Узкий диапазон под стабильную нагрузку
У СТГ-80/250 необычная для линейки особенность: нижняя граница измерения — 80 м³/ч, верхняя — 250 м³/ч. Отношение всего около 1:3, тогда как соседние исполнения на том же DN80 охватывают в разы более широкий интервал. Такой прибор создан не для универсального применения, а для конкретного режима — ровного и высокого потребления.
Производитель указывает в качестве объектов установки производство и организации. Речь о площадках, где газоиспользующее оборудование работает непрерывно и почти на одной мощности: расход в течение суток колеблется в пределах нескольких десятков кубометров, но не проваливается к нулю.
Узкий диапазон — не недостаток, а специализация. Прибор, рабочая зона которого совпадает с реальным режимом объекта, большую часть времени работает в середине своей шкалы, а не у её краёв. Поэтому важно заранее знать, как ведёт себя нагрузка в течение суток и года.
Когда 80–250 м³/ч — правильный выбор
- минимальный рабочий расход объекта стабильно держится выше 80 м³/ч;
- пиковое потребление не превышает 250 м³/ч даже в самый нагруженный период;
- остановки оборудования редки, и учёт в эти часы не критичен для баланса;
- газопровод на месте установки имеет условный диаметр DN80.
Если хотя бы один пункт не выполняется, присмотритесь к другим исполнениям. Для нагрузки с глубокими провалами больше подойдёт СТГ-80/160 с нижней границей 8 м³/ч. Расход ниже Qmin выходит за пределы нормированного диапазона, и подобрать этот прибор «с запасом вниз» не получится.
Как турбина считает газ
Поток природного газа направляется на турбинное колесо и раскручивает его. Скорость вращения зависит от скорости газа в трубе, а число оборотов за период — от прошедшего объёма. Электроника пересчитывает обороты в кубометры и хранит результат.
На стабильном высоком расходе турбина работает в комфортной зоне, без частых разгонов и остановок. Тем не менее требования к прямым участкам и положению прибора нужно взять из паспорта и заложить в проект — универсальных цифр для всех объектов не существует.
Дистанционная передача данных позволяет получать показания без выезда к прибору, а батарейное питание избавляет от прокладки сетевого кабеля к точке учёта. Конкретный способ связи и необходимое дополнительное оборудование определяются проектом.
Паспорт, комплект и данные модели
| Параметр | Значение |
|---|---|
| Модель | ki-STG-TS-2-F-80/250-1a-L |
| Диапазон измерения | 80–250 м³/ч |
| DN и присоединение | DN80, фланцевое |
| Дистанционная передача данных | есть |
| Термокоррекция | нет |
| Питание | батарея |
| Страна производства | Россия |
В поставку входят прибор, коробка, паспорт, инструкция, штуцеры и прокладки. Паспорт — основной документ для проектировщика и организации, которая будет собирать узел учёта: в нём приведены монтажные требования и сведения о приборе. Ответные фланцы подбираются по проекту.
Термокоррекции в этом исполнении нет. Если по условиям учёта объём нужно приводить к температуре, задачу решают отдельным оборудованием или выбором комплекса — обсудите вариант с менеджером.
Запрос предложения
С организациями и производствами мы работаем через B2B-отдел. Пришлите опросный лист или проектные данные: Qmin и Qmax, рабочее давление, DN, условия размещения. Инженер проверит, подходит ли узкий диапазон 80–250 м³/ч, и, если нет, предложит альтернативу из линейки STG или другой технологии.
Цену и наличие уточняйте по телефону или в Telegram. Доставка возможна по Ташкенту и в регионы Узбекистана — условия и сроки обсуждаются при оформлении. Установку, пусконаладку и опломбирование выполняет только специализированная организация по согласованному проекту. Подробнее о логике выбора — в статье о промышленном учёте газа.
