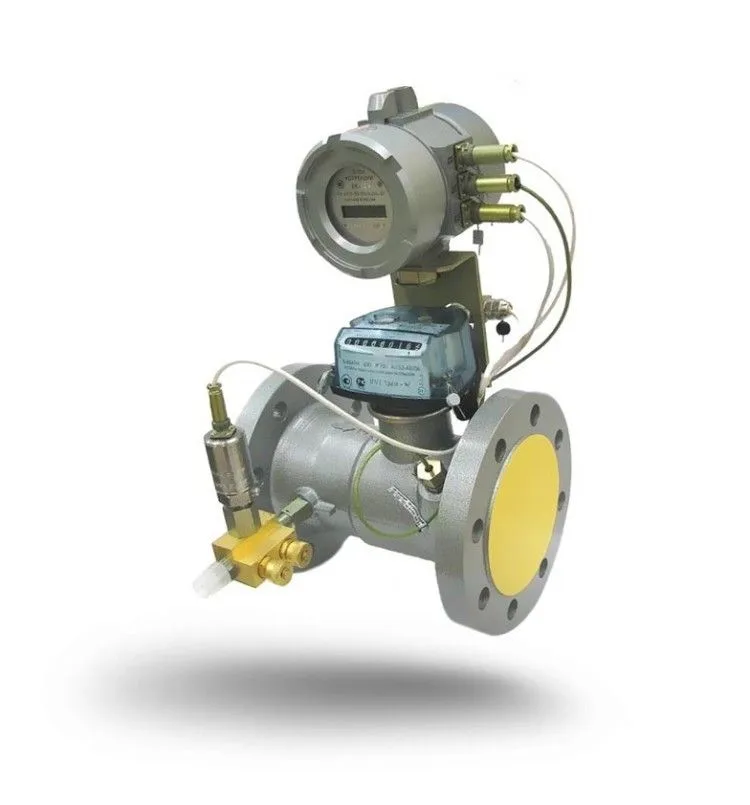

Tavsif: STG-100/400 gaz hisobga olish majmuasi, G400
Oddiy sarf oʻlchagich emas, majmua
Oddiy turbinali sarf oʻlchagich gaz hajmini quvurda ayni paytda mavjud boʻlgan sharoitda oʻlchaydi. STG-100/400 gaz miqdorini oʻlchash majmuasi esa koʻproq ish bajaradi: ishlab chiqaruvchi maʼlumotiga koʻra, u hajmni haroratga keltiradi va natijalarni uzatish uchun aloqa kanallariga ega. Oʻlchov qismi va hisoblash funksiyalari bitta yechimga birlashtirilgan.
Buyurtmachi uchun bu hisob tugunida tarqoq uskunalar kamayishini anglatadi. Sarf oʻlchagich va termokorreksiyali hisoblagichni alohida tanlash shart emas: GPRS/GSM aloqa va simli interfeyslar majmua tavsiflarida koʻrsatilgan. Maʼlumot uzatish tizimingiz uchun qoʻshimcha nima kerakligi loyiha boʻyicha aniqlanadi.
| Funksiya | Katalogdagi STG sarf oʻlchagichlari | STG-100/400 majmuasi |
|---|---|---|
| Turbinali hajm oʻlchash | bor | bor |
| Haroratga keltirish | yoʻq | bor |
| Kartochkadagi aloqa | masofadan maʼlumot uzatish | GPRS/GSM 900/1800, RS-232, RS-485 |
| Toʻplamdagi sertifikat | koʻrsatilmagan | bor |
| Ulash kabeli | koʻrsatilmagan | bor |
Agar ishchi sharoitdagi hajm sizga yetarli boʻlsa, xuddi shu DN100 da sarf oʻlchagichni koʻrib chiqish mumkin — masalan, STG-100/650. Agar loyiha korreksiya va maʼlumotlarni dispetcherlikka uzatishni talab qilsa, odatda majmuani amalga oshirish osonroq.
Aloqa: GPRS/GSM va simli interfeyslar
Majmua tavsiflarida maʼlumot almashishning uchta kanali koʻrsatilgan. GPRS/GSM 900/1800 — uyali tarmoq orqali simsiz uzatish, uzoqdagi hisob tugunlari uchun qulay. RS-232 va RS-485 — mahalliy uskunalar, kontrollerlar va korxonaning dispetcherlik tizimlariga ulash uchun simli interfeyslar.
Qaysi kanaldan foydalanishni loyiha hal qiladi: baʼzi obyektlarda uyali aloqa, boshqalarida operatorlik xonasigacha simli liniya qulayroq. Ulash kabeli yetkazib berish toʻplamiga kiradi; ulanish sxemasi va aloqa liniyasiga talablarni pasportdan oling.
Bir nechta hisob tuguni boʻlgan korxona uchun bu majmuadan olinadigan maʼlumotlarni boshqa qurilmalar koʻrsatkichlari bilan birga markazlashgan tarzda yigʻish, ularni qoʻlda koʻchirib yozmaslik demakdir.
Bosim va qoʻllash sharoitlari
Majmua oʻrta bosimli (5–300 kPa) va II toifali yuqori bosimli (600 kPa gacha) gaz quvurlari uchun moʻljallangan. Oʻlcham — G400, shartli diametr — DN100, ulanish flanesli. Ishlab chiqaruvchi maʼlumotiga koʻra oʻrnatish obyektlari — ishlab chiqarish va tashkilotlar.
- aniq ish diapazoni Qmin–Qmax ijro pasporti boʻyicha aniqlanadi;
- taʼminot — batareyadan;
- korpus rangi — kumushrang, ishlab chiqarilgan mamlakat — Rossiya;
- model — ki-STG-TS-2-B-100/400-10A-I-M-L.
Batareyadan taʼminlanish majmuani hisob nuqtasidagi tarmoq liniyasiga bogʻliq qilmaydi, bu esa uni korxonaning kirish tugunida joylashtirishni osonlashtiradi. Taʼminot elementlarining resursi va ularga xizmat koʻrsatish tartibi pasportda yozilgan, shuning uchun bu masalani ham loyihalash bosqichida hisobga oling.
Termokorreksiya, ayniqsa, gaz harorati sutka yoki mavsum davomida sezilarli oʻzgaradigan joylarda muhim: keltirilgan hajm turli davrlardagi isteʼmolni toʻgʻriroq solishtirish imkonini beradi. Tamoyilning oʻzi haqida batafsil — termokorrektorli hisoblagichlar boʻlimida.
Yetkazib berish toʻplamida nima bor
Toʻplam: qurilma, quti, pasport, sertifikat, ulash kabeli va qistirmalar. Sertifikat va pasport loyihani kelishishda asqatadi, shuning uchun ularni boshqa hujjatlar bilan birga loyihachiga topshiring.
Javob flaneslari roʻyxatda koʻrsatilmagan va loyiha boʻyicha tanlanadi. Gaz quvuridagi har qanday hisob uskunasi kabi, majmuani faqat ixtisoslashgan tashkilot tasdiqlangan loyiha asosida oʻrnatadi, sozlaydi va plombalaydi.
Loyihaga moslab tanlash
Soʻrovnoma yoki loyiha maʼlumotlarini yuboring: minimal va maksimal sarf, ishchi bosim, gaz harorati, maʼlumot uzatishga talablar. B2B boʻlimi DN100 dagi G400 mos kelishini tekshiradi va STG liniyasidan muqobillarni taklif qiladi. Narx, mavjudlik hamda Toshkent va viloyatlarga yetkazib berishni telefon yoki Telegram orqali aniqlang.
Agar obyektda dispetcherlik tizimi allaqachon ishlayotgan boʻlsa, uni soʻrovnomada koʻrsating — muhandis majmuani unga qaysi interfeys orqali ulash qulayroq ekanini tekshiradi.
